FIS4 생물학적 세포 파면 센서 400-1100nm

fis4생물학적 세포 파면 센서 400-1100nm

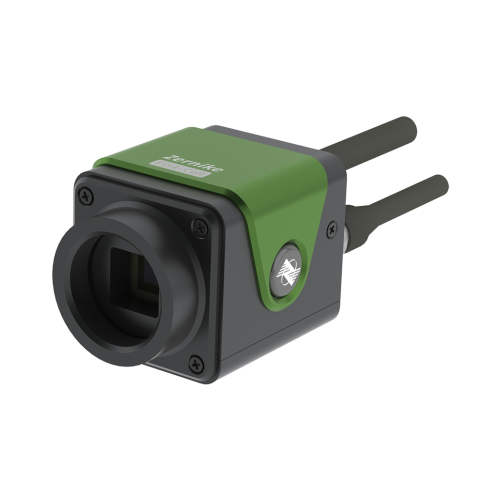

그만큼 보지온 fis4Cell-W Wavefront 센서 400-1100NM 생물 의학 분야를 위해 특별히 설계된 라벨이없는 정량적 셀 이미지입니다. 4 파 측면 전단 간섭계 기술에 기초하여, 비 침습적, 염색이없는 고해상도, 실시간 3D 이미징 및 살아있는 세포의 정량 분석을 가능하게합니다. 매우 높은 공간 해상도는 512 × 512의 초고속 해상도와 2 nm 이상의 축 방향 감도로  fis4Cell-W Wavefront 센서 세포 형태, 건조 중량, 동적 부피 변화 및 세포 내 구조의 위상 분포를 명확하게 포착합니다.

보지온 fis4Cell-W Wavefront 센서 400-1100NM 소개

그만큼보지온 fis4생물학적 세포 파면 센서 400-1100nm 과학적 연구 및 산업 검사 시나리오를 요구하는 고밀도의 광학 측정 기기입니다. 위상 변화없이 정확한 측정을 달성하기 위해 실시간 파면 재구성 알고리즘과 결합 된 고급 공통 경로 간섭계 설계를 사용하고 우수한 진동 저항 및 환경 적응성을 자랑합니다. 그만큼fis4생물학적 세포 파면 센서 400-1100nm ISO 9001 품질 관리 시스템 요구 사항을 준수하며 China Metrology (NIM)에서 인증했습니다. 1 년 보증이 제공되어 측정 데이터의 신뢰성 및 추적 성을 보장합니다. 그만큼 FIS4 Cell-W Wavefront 센서플러그 앤 플레이 특성 및 단순화 된 유지 보수를 통해 사용자는 안정적인 고성능 성능을 신속하게 배포하고 지속적으로 달성 할 수 있습니다.

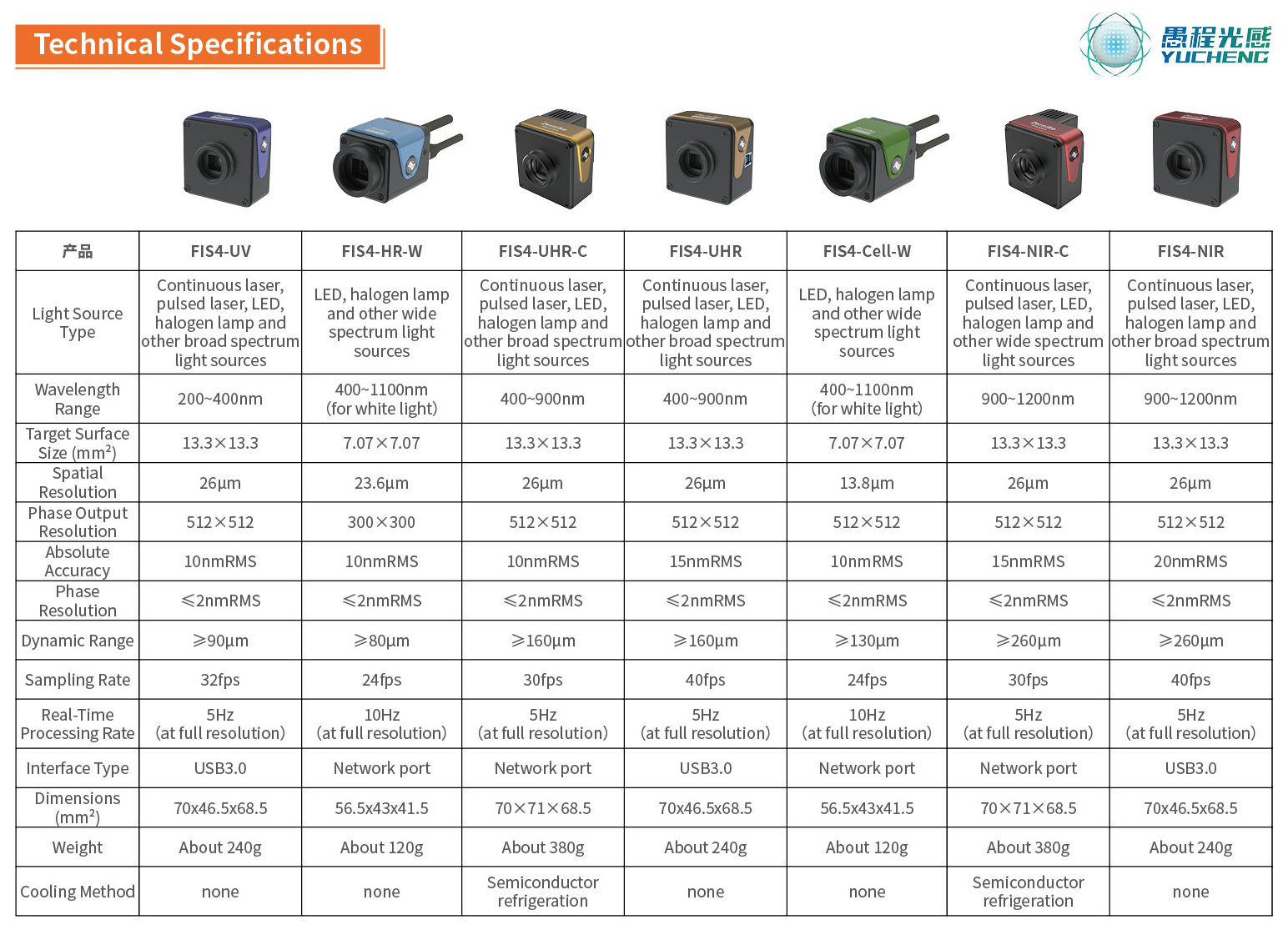

보지온 fis4Cell-W Wavefront 센서 400-1100NM 매개 변수 (사양)

보지온 fis4Cell-W Wavefront 센서 400-1100NM 기능 및 응용 프로그램

2006 년부터 17 년 동안 Zhejiang University의 Yang Yongying 교수 팀의 17 년 동안 FIS4 시리즈파면 센서혁신적인 공통 경로 광학 설계 및 실시간 파면 재구성 알고리즘이 특징 인 공식적으로 출시되었습니다. 이 제품은 전통적인 웨이브 프론트 감지의 기술 병목 현상을 거치고 고정밀 광학 측정을위한 새로운 벤치 마크를 설정합니다.

· 나노 미터 수준 검출 감도 : 축 분해능은 2nm에 도달하여 세포 질량, 두께 및 형태 학적 변화의 정확한 정량화를 가능하게합니다.

· 플러그 앤 플레이 통합 : 단일 광학 공통 경로 간섭계 설계는 기준 광학 경로가 필요하지 않으며 대부분의 현미경 시스템과 직접 호환됩니다.

· 실시간 정량 분석 ​​: 10FPS 전반 해상도 위상 이미징을 지원하고 출력 세포 건조 중량, 부피 및 형태와 같은 다차원 데이터를 실시간으로합니다.

· 소형 및 휴대용 설계 : 센서 모듈은 주먹의 크기 일 뿐이므로 진동 분리 플랫폼이 필요하지 않으며 다양한 실험 환경에 적응합니다.

이것fis4생물학적 세포 파면 센서 400-1100nm 고급 웨이브 프론트 감지 기술을 생명 과학 연구와 깊이 통합하여 연구원들에게보다 단순하고 정확하며 효율적인 라벨이없는 셀 분석 솔루션을 제공합니다. 근적외선 조명을 지원하고 LED 백색광 넓은 스펙트럼 조명. 이미징 프로세스는 라벨링 또는 염색이 필요하지 않으므로 최대 24fps의 이미징 프레임 속도로 생체 내 3D 이미징을 달성합니다. 라벨이없는 3D 살아있는 세포 검출, 생물학적 조직 검출, 생식 세포 검출 및 전이 미세-나노 구조 검출에 이상적인 도구입니다.

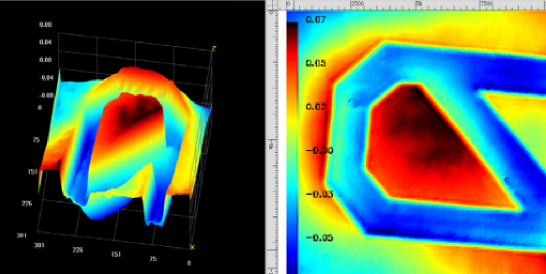

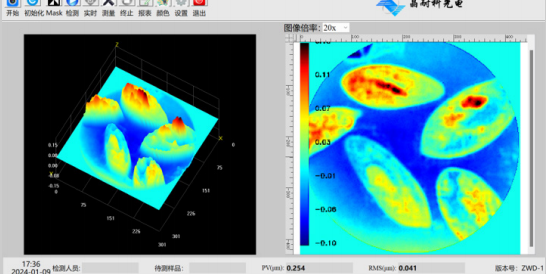

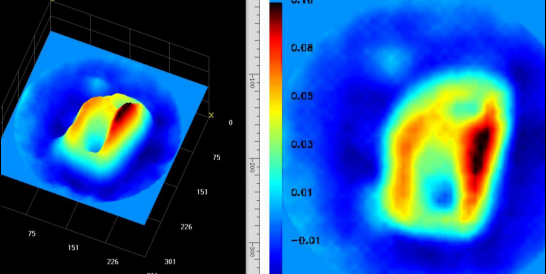

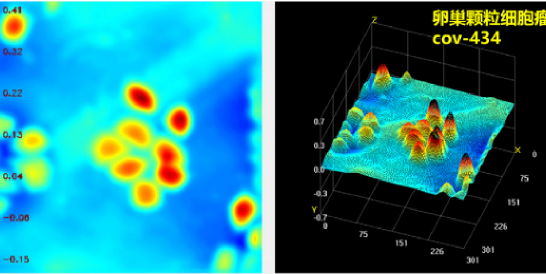

 FIS4 Cell-W Wavefront 센서 400-1100NM 애플리케이션

보지온 fis4Cell-W Wavefront 센서 400-1100NM 세부

그만큼fis4생물학적 세포 파면 센서 400-1100nm , 혁신적인 특허를받은 무작위로 코딩 된 4 파 회절 기술을 중심으로 한 단일 빔으로 웨이브 프론트 자기 간섭을 달성하여 간섭 프로세스를 백엔드 이미지 평면에 배치합니다. 이 기술은 진동 분리 없이도 탁월한 환경 진동 저항과 매우 높은 작동 안정성을 유지하여 나노 미터 수준 측정 정확도를 가능하게합니다. 전통적인 마이크로 렌스 어레이 Hartmann 센서와 비교하여fis4FIS4 Cell-W Wavefront 센서 상당한 장점 : 더 높은 위상 획득 밀도, 더 넓은 스펙트럼 적응성 범위, 더 큰 동적 측정 범위 및 우수한 전체 비용 성과를 제공합니다. 이 센서는 혁신적인 기술 아키텍처를 통해 광학 검사 분야를위한보다 신뢰할 수 있고 경제적 인 고급 솔루션을 제공합니다.

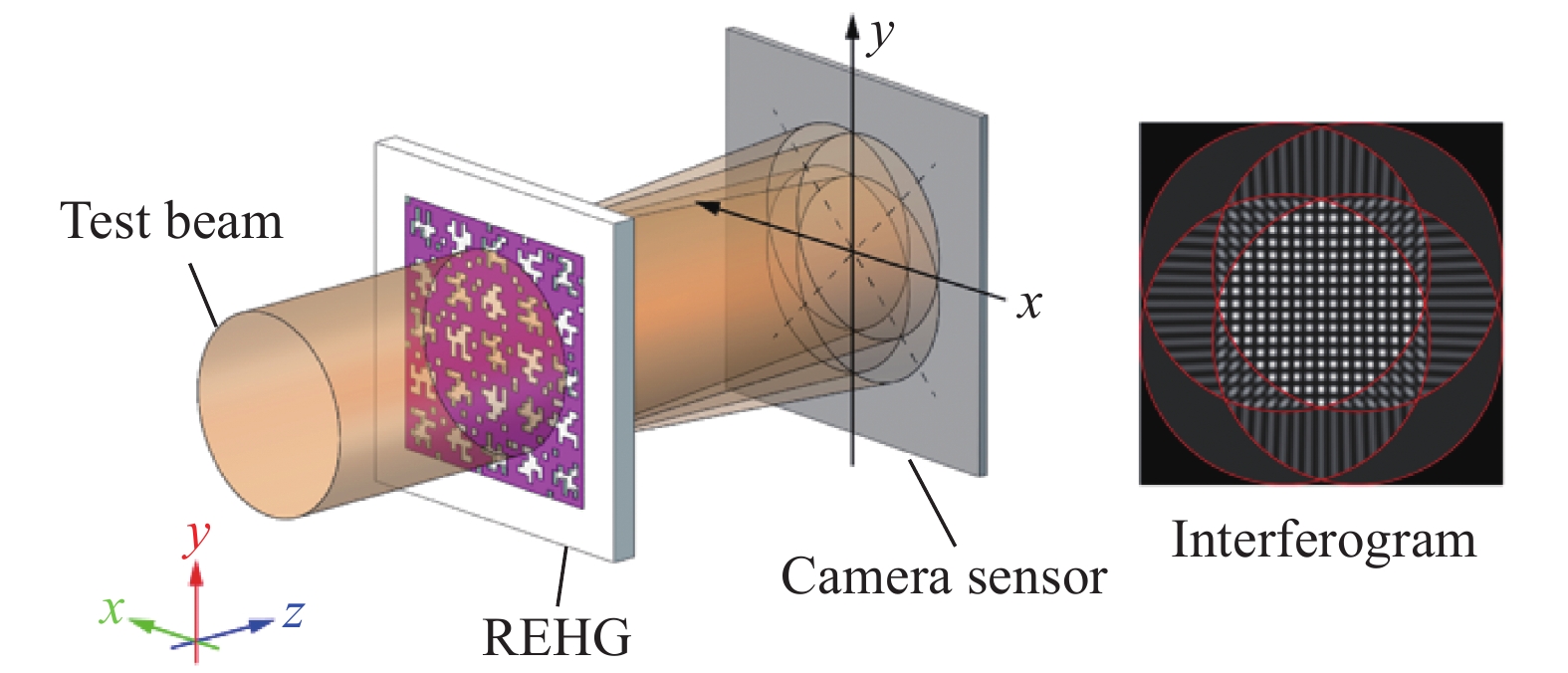

그림 1. 무작위로 코딩 된 하이브리드 격자 (REHG)를 사용한 4 파 측면 전단 간섭을 기반으로 한 상 이미징 원리

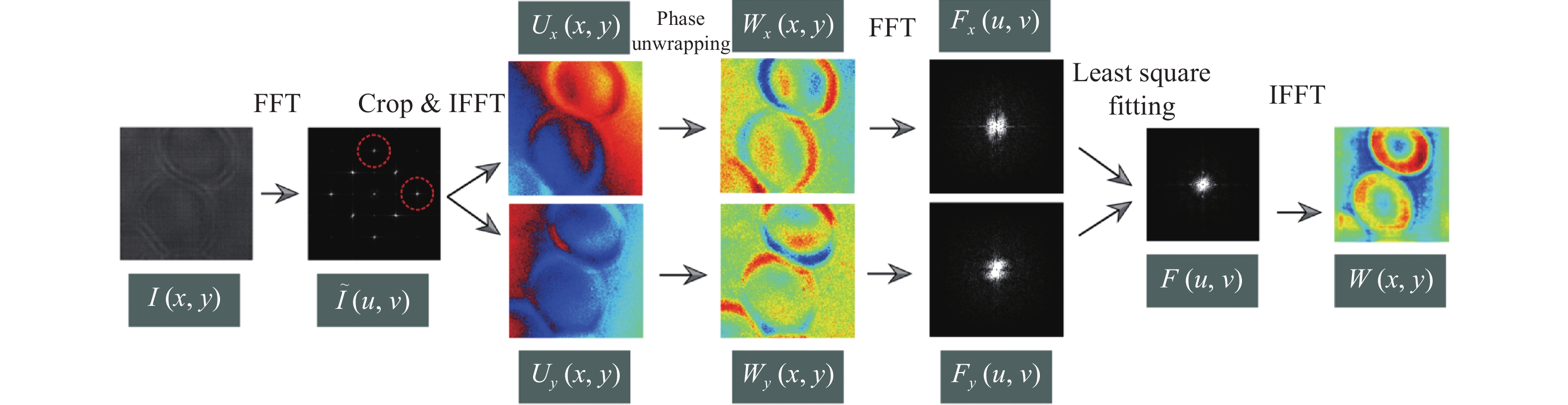

그림 2. 4 파 측면 전단 간섭 그램으로부터의 정사각형 파면 재구성

그만큼fis4파면 센서소형 설계, 탁월한 환경 견고성, 높은 시간적 해상도 및 기존 현미경 시스템과의 우수한 호환성을 통해 연구 및 산업에서 강력하고 널리 사용되는 고정밀 측정 도구가되었습니다. 광학 구성 요소 품질 평가, 레이저 빔 성능 분석 및 적응 형 광학 시스템 튜닝을 포함한 광학 워크샵에서 기본 검사 작업에 처음 사용 된 응용 분야는 이제 생체 의학 이미징, 나노 입자 추적, 메타 서페어 구조 분석 및 온도 그레이드 시각화와 같은 최첨단 필드로 확장되었습니다.

그만큼fis4파면 센서컴팩트 한 설계는 다양한 현미경 플랫폼에 완벽한 통합을 허용합니다. 강력한 진동 공차는 도전적인 환경에서도 안정적인 간섭계 측정 정확도를 보장합니다. 이 장치는 빠른 단일 노출 측정을 지원하여 과도 동적 프로세스를 정확하게 캡처 할 수 있습니다. 생의학 연구에서fis4파면 센서 COS-7, HT1080, RPE, Cho, HEK 및 Neuronal Cell을 포함하여 다양한 살아있는 세포의 라벨이없는 고해상도, 실시간 영상화를 가능하게하여 생명 과학 연구에 대한 강력한 기술 지원을 제공합니다. 영상 기능 측면에서 FIS4는 탁월한 상 지연 영상화를 자랑하며, 이방성 생물학적 조직 및 콜라겐 섬유 정렬 및 세포 골격 네트워크와 같은 하위 세포 구조의 고 대비 이미지를 가능하게합니다. 이 기술은 이제 X- 선, 미드파 적외선 (MWIR) 및 장파 적외선 (LWIR) 파장을 포함하도록 확장되어 학제 간 적용 잠재력을 강력하게 보여줍니다. 또한,fis4파면 센서 MetaSurface 조작 및 2 차원 재료 특성화와 같은 새로운 재료 과학 연구에 널리 적용되어 현대 광학 및 재료 과학에서 다각적 인 적용 가치를 완전히 입증했습니다.
