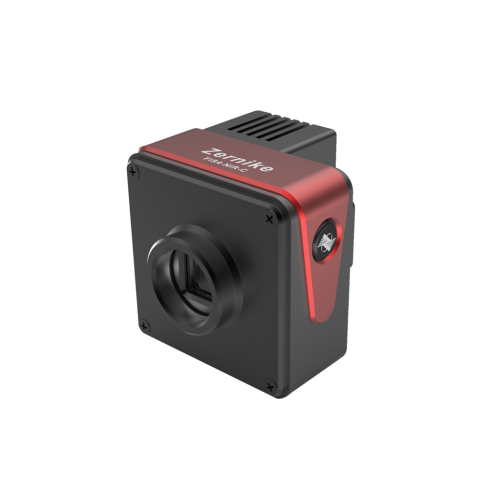

FIS4 근적외선 파장 센서 (냉장 버전) 900-1200Nm

FIS4 근적외선 파장 센서 (냉장 버전) 900-1200Nm

그만큼보지온 FIS4 NIR-C 웨이브 프론트 센서 900-1200NM적외선 광학 응용 분야를 요구하기 위해 설계되었습니다. FIS4 근적외선 파면 센서에 고정밀 반도체 냉각 시스템을 통합합니다. 이것은 -10 ° C 미만의 코어 검출기 온도를 활발하게 안정화시켜 암 전류 및 열 노이즈를 크게 억제하고 2nm RMS의 초고 측정 안정성을 달성합니다. 900-1200NM 근적외선 대역을 다루는 센서는 512 × 512 공간 해상도와 260μm 이상의 광범위한 동적 범위를 자랑하며, 이는 고출력 레이저, 계층 표면 장치 및 실리콘 기반 반도체의 파면 왜곡 및 위상 분포를 분명히 분석 할 수 있습니다.

보지온 fiis4 nir-c 파면 센서900-1200Nm 소개

그만큼보지온 FIS4 근적외선 파장 센서 (냉장 버전) 900-1200Nm우수한 진동 저항과 실시간 파면 측정 기능을 특징으로하는 회사의 차세대 고정밀 광학 검사 장비입니다. FIS4 NIR-C 웨이브 프론트 센서는 엄격한 ISO 9001 품질 관리 시스템을 준수하며 China Metrology (NIM)에 의해 인증되었습니다. 1 년 보증이 제공됩니다. FIS4 NIR-C 웨이브 프론트 센서는 공통 경로 간섭계 광학 설계와 실시간 파면 재구성 알고리즘을 사용하여 위상 이동없이 고정밀 파면 측정을 달성하여 다양한 과학적 연구 및 산업 응용 분야에 적합합니다.

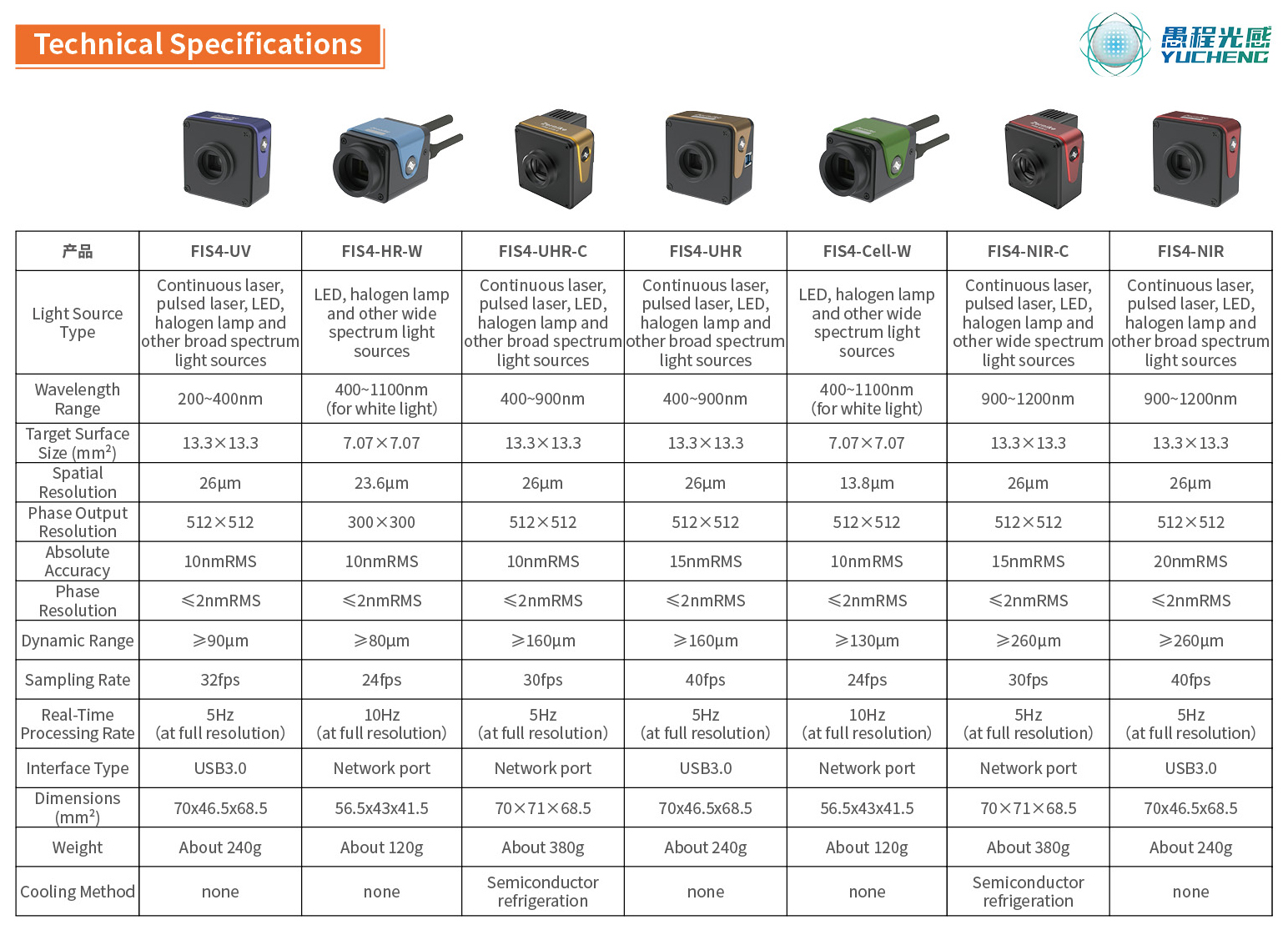

보지온 fiis4 nir-c 웨이브 프론트 센서 900-1200NM 매개 변수 (사양)

보지온 fiis4 nir-c 웨이브 프론트 센서 900-1200NM 기능 및 응용 프로그램

Zhejiang University의 Yang Yongying 교수의 팀은 2006 년부터 공통 경로 간섭계 구조와 실시간 파면 재구성 알고리즘을 기반으로 Wide-Spectrum FIS4 시리즈 웨이브 프론트 센서를 성공적으로 개발했습니다. 17 년간의 지속적인 연구 후에이 제품은 다음과 같은 주요 이점을 제공합니다.

· 우수한 진동 저항, 진동 분리 플랫폼이 필요하지 않습니다.

· 웨이브 프론트 측정 감도가 최대 2 nm Rms에 도달하는 나노 미터 수준 감도;

· 단일 광학 경로 구조를 사용하여 혁신적으로, 기준 광학 경로가 필요하지 않은 통합 단일 광학 경로 설계;

· 사용자 친화적 인 작동;

· 소형 및 휴대용, 운반하기 쉬우 며 다양한 현장 통합 및 응용 프로그램에 적합합니다.

그만큼FIS4 근적외선 파장 센서 (냉장 버전) 900-1200Nm산업 검사, 과학 연구 및 방어 적용에 적합한 고정밀 광학 검사 및 측정을 위해 설계되었습니다. 고해상도가 512 × 512 (262,144) 위상 포인트의 고해상도로, 센서는 900–1200 nm의 광범위한 스펙트럼 범위에서 고정밀 파면 측정을 달성하고 전체 해상도에서 초당 10 프레임에서 실시간 3D 디스플레이를 지원합니다. 일반적인 응용 분야에는 광학 시스템 수차 분석, 광학 교정, 재료 내부 격자 분포 감지, 메타 수면 및 금속 웨이브 프론트 특성화 등이 포함되어 고급 광학 측정을위한 안정적인 도구를 제공합니다.

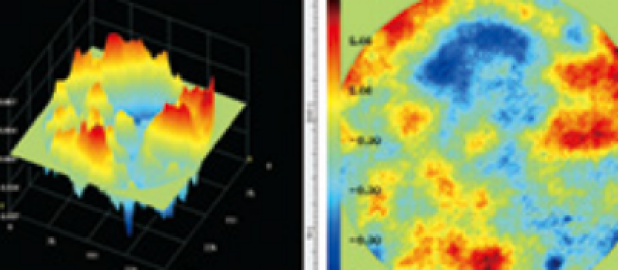

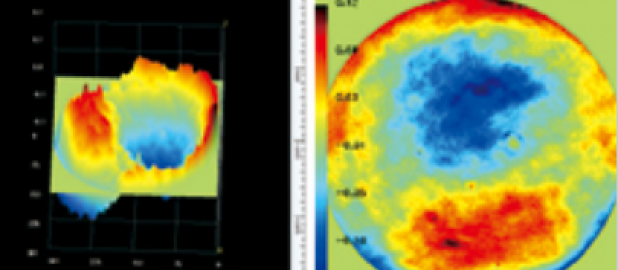

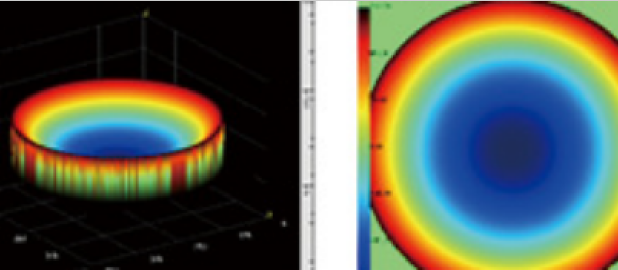

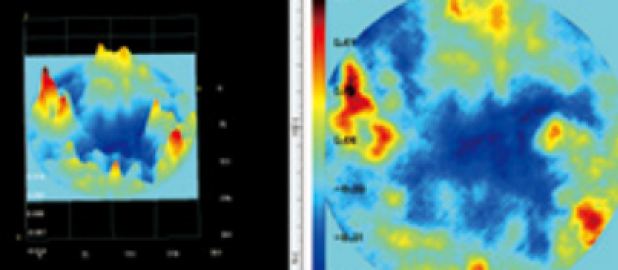

보지온 fiis4 nir-c 웨이브 프론트 센서 900-1200NM  애플리케이션

보지온 fiis4 nir-c 웨이브 프론트 센서 900-1200NM 세부

그만큼FIS4 근적외선 파장 센서 (냉장 버전) 900-1200Nm특허받은 랜덤 코딩 된 4 파 회절 기술을 사용하여 단일 경로 광원을 활용하여 측정 된 파면의 자기 간섭을 달성하고 후면 이미지 평면에서 간섭이 발생합니다. 이 기술은 광원 일관성에 대한 의존도를 크게 줄여서 위상 시프터의 필요성을 제거하고 표준 이미징 시스템과 결합 할 때 고정밀 간섭계를 가능하게합니다. FIS4 NIR-C 웨이브 프론트 센서는 Microlens 어레이를 기반으로하는 기존의 Hartmann 센서와 비교하여 전통적인 듀얼 빔 간섭계를 능가하여 여러 영역에서 상당한 성능 이점을 제공합니다. 고해상도 위상 포인트, 더 넓은 작동 대역 적응성 및 더 큰 동적 범위를 제공하면서 탁월한 비용-성능을 제공하며, 광범위한 정밀한 내용 적용을위한 신뢰할 수있는 솔루션을 제공합니다.

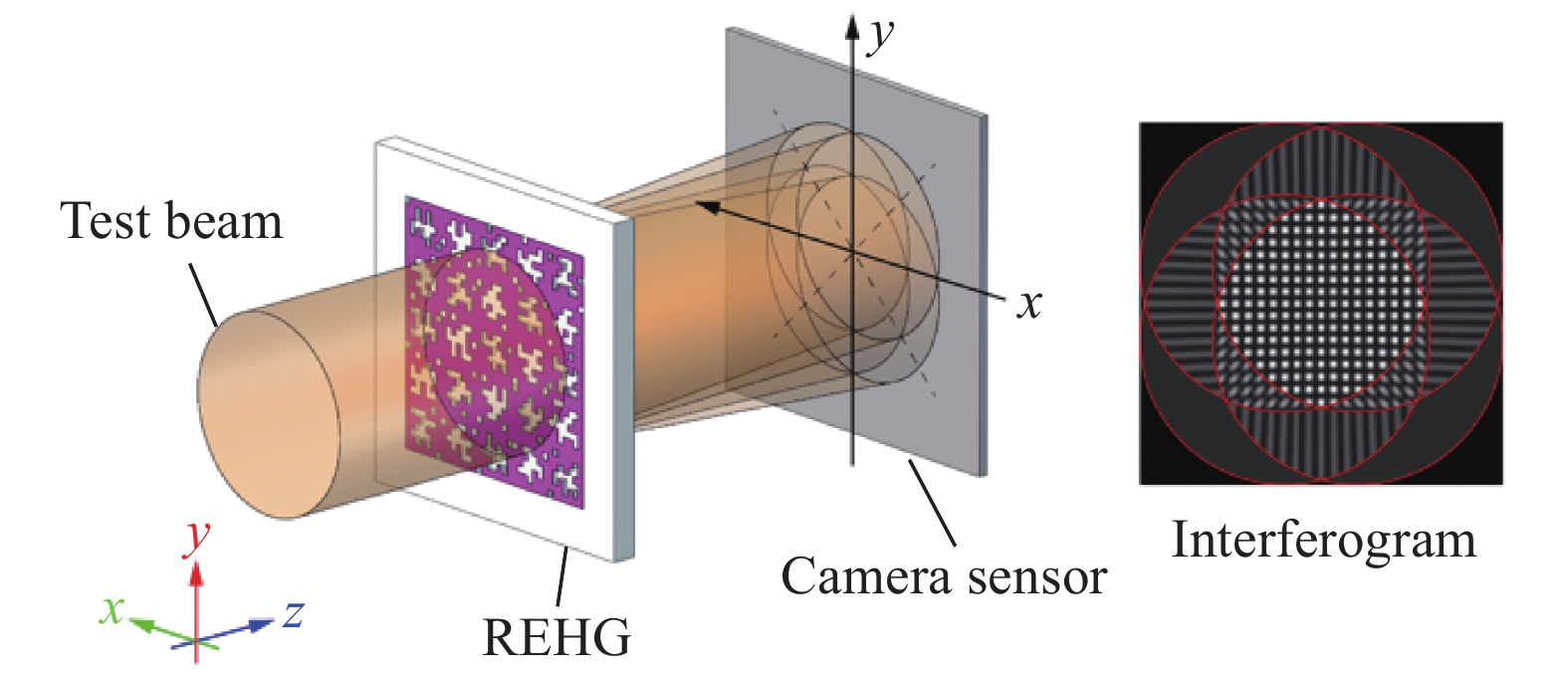

그림 1. 무작위로 코딩 된 하이브리드 격자 (REHG)를 사용한 4 파 측면 전단 간섭을 기반으로 한 상 이미징 원리

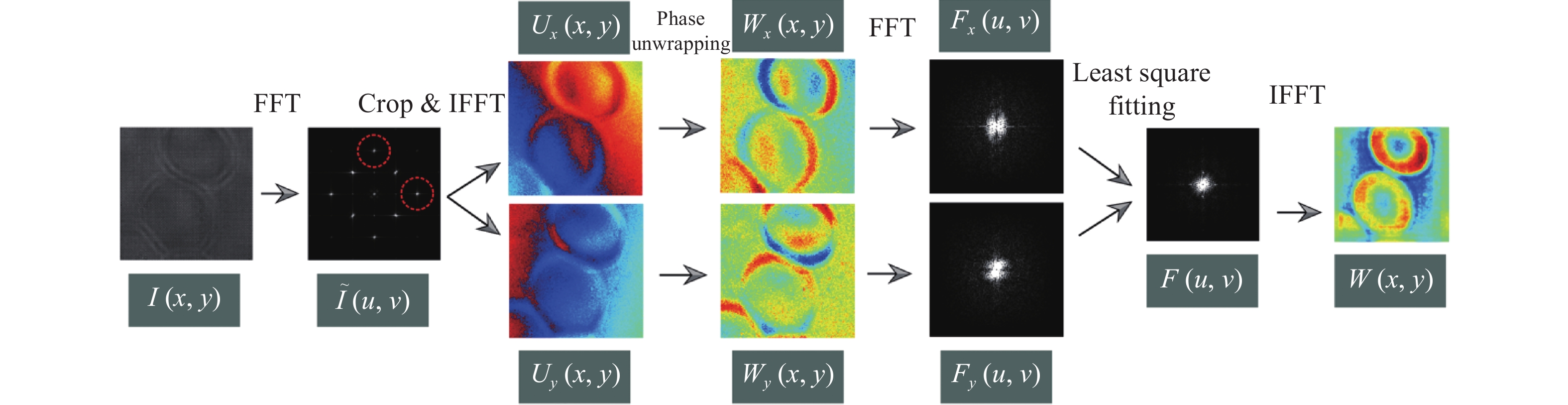

그림 2. 4 파 측면 전단 간섭 그램으로부터의 정사각형 파면 재구성

그만큼FIS4 웨이브 프론트 센서과학 연구 및 산업 검사 분야에서 우수한 도구입니다. 그것은 소형성, 높은 안정성, 우수한 시간 해상도 및 우수한 시스템 호환성과 같은 많은 장점을 영리하게 결합하여 관련 필드의 핵심 도구입니다.

응용 측면에서 개발 이력은 강력한 적응성과 확장 성을 목격합니다. 처음에FIS4 웨이브 프론트 센서광학 워크샵에서 기본 검사 작업에 주로 활용되었습니다. 예를 들어, 광학 구성 요소의 품질 분석에서 구성 요소 품질이 표준을 충족하는지 여부를 정확하게 평가하여 고정밀 감지 기능을 활용할 수 있습니다. 레이저 빔 진단에서는 레이저 빔의 다양한 매개 변수를 세 심하게 분석하여 후속 최적화 및 조정을위한 신뢰할 수있는 기초를 제공 할 수 있습니다. 또한, 적응성 광학 제어 분야에서, 그것은 또한 중추적 인 역할을하여 정확한 광학 제어를 촉진합니다.

요즘에는 응용 프로그램 범위가 있습니다FIS4 웨이브 프론트 센서광범위하게 확장되었습니다. 생물학적 현미경 영상 분야에서, 연구원들은 생물학적 미세 구조를보다 명확하게 관찰 할 수있게한다. 나노 입자 추적에서, 그것은 운동 궤적 및 나노 입자의 기타 주요 정보를 정확하게 추적 할 수있다. MetaSurface 측정 작업에서는 정확한 측정 데이터를 제공하여 심층적 인 연구를 용이하게합니다. 열역학적 특성화와 같은 다양한 필드에서는 필수 값을 보여줍니다.

구조적 특성의 관점에서FIS4 웨이브 프론트 센서작고 절묘한 디자인을 자랑하여 기존 현미경 시스템에 쉽게 통합 될 수 있으며 응용 시나리오를 크게 확장 할 수 있습니다. 또한 탁월한 외부 환경에서도 측정 정확도를 보장하는 우수한 안티 진동 기능을 보유하고 있습니다. 이를 통해 탐지 결과는 외부 간섭의 영향을받지 않아 안정성과 신뢰성을 제공합니다.

단일 노출 이미징 기능이FIS4 웨이브 프론트 센서특히 빠른 동적 프로세스를 기록하는 데 매우 유리합니다. 생물 의학 연구 분야 에서이 기능을 통해 COS-7, HT1080, RPE, Cho, HEK 및 뉴런과 같은 다양한 살아있는 세포의 라벨이없는 고해상도 실시간 관찰을 성공적으로 달성하여 생의학 연구를위한 강력한 관찰 도구를 제공했습니다.

또한,이 센서는 고 대비 위상 지연 영상화를 지원하여 콜라겐 섬유 및 세포 골격과 같은 이방성 구조의 명확한 시각화를 가능하게하여 관련 생물학적 구조에 대한 심층적 인 연구를위한 명확한 이미지를 제공합니다. 또한, 그 적용 범위는 X- 선, 중간 충돌 및 장외 파장 밴드의 상 영상화로 더욱 확장되어 메타 서식 및 2 차원 재료의 분석에서 상당한 값을 보여주고, 이러한 프론티어 분야에서 연구 진행을 효과적으로 주도합니다.
