FIS4 근적외선 파면 센서 900-1200Nm

fis4근적외선 파면 센서 900-1200Nm

그만큼보지온 fis4NIR 웨이브 프론트 센서 900-1200NM 900–1700nm 파장 대역에서 정밀 측정을 위해 특별히 설계되었습니다. 그것은 깊게 최적화 된 4 파 측면 전단 간섭계 기술과 적외선 강화 감지 모듈을 채택하여 512 × 512의 초고속 공간 분해능과 근적외선 스펙트럼 범위 내에서 2nm RM의 위상 감도를 달성합니다. 이 센서는 260μm 이상의 대규모 동적 범위를 특징으로하므로 강한 수차 및 가파른 파면을 정확하게 분석하면서 레이저 얼룩 간섭을 효과적으로 억제 할 수 있습니다. 풀 밴드 반사 방지 코팅 및 공통 경로 안티 진동 구조가 장착 된이 제품은 레이저 처리, 광학 시스템 통합 테스트 및 반도체 계측과 같은 시나리오에서 진동 분리없이 안정적이고 반복 가능한 측정을 수행 할 수 있으며, 이는 적외선 광학 설계 및 제조에 대한 신뢰할 수있는 데이터 지원을 제공합니다.

보지온fis4 니르 파면 센서 900-1200Nm 소개

그만큼보지온 fis4근적외선 파면 센서 900-1200Nm 우수한 진동 저항과 실시간 파면 측정 기능을 특징으로하는 회사의 차세대 고정밀 광학 검사 장비입니다. 그만큼fis4근적외선 파면 센서 900-1200Nm ISO 9001 품질 관리 시스템에 중국 대법원 (NIM)에 의해 인증되었습니다. 1 년 보증이 제공됩니다. 그만큼fis4NIR 웨이브 프론트 센서 플러그 앤 플레이, 작동이 쉬우 며 유지 보수가 낮아서 광학 시스템의 검사 효율성 및 신뢰성을 효과적으로 향상시킵니다.

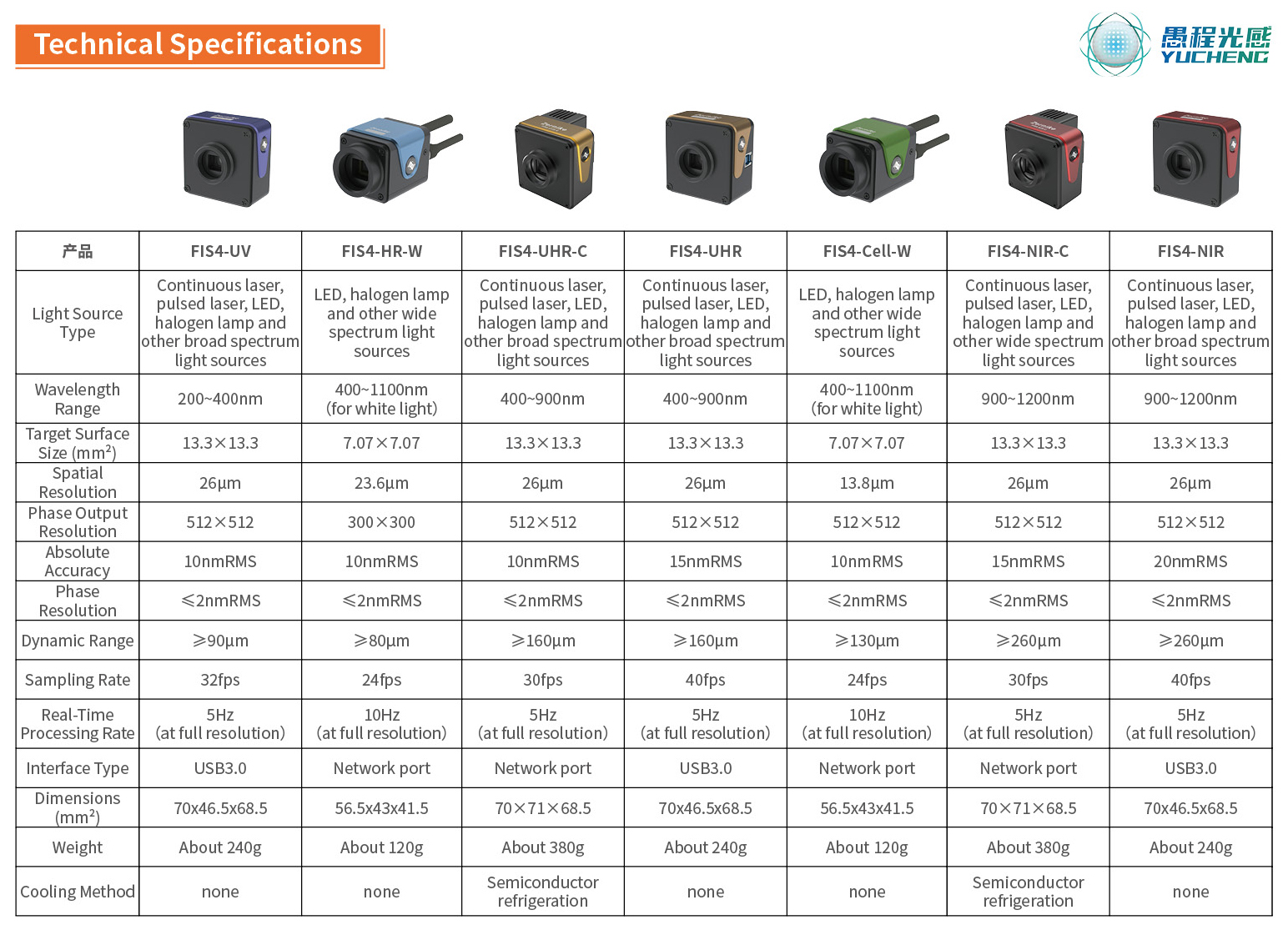

보지온fis4NIR 웨이브 프론트 센서 900-1200NM 매개 변수 (사양)

보지온fis4NIR 웨이브 프론트 센서 900-1200NM 기능 및 응용 프로그램

2006 년부터 Zhejiang University의 Yang Yongying 교수의 팀은 Wide-Spectrum FIS4를 성공적으로 시작했습니다. 시리즈 웨이브 프론트 센서 17 년간의 전용 연구 개발 후 공통 경로 간섭계 설계 및 실시간 파면 재구성 알고리즘을 기반으로합니다. 이 제품에는 다음과 같은 뛰어난 기능이 있습니다.

· 강력한 반 진동 및 진동 분리기 : 진동 분리 플랫폼이 필요없는 복잡한 환경에서 실시간 파면 감지를 달성 할 수 있습니다.

· 고감도 측정 : 최대 2nm RMS의 파면 감도, 작은 위상 변화의 정확한 캡처를 가능하게합니다.

· 단일 광 경로 플러그 앤 플레이 : 참조 표시등이없는 원래 단일 광학 경로 설계로 전원을 켜고 편리한 작동시 즉시 사용할 수 있습니다.

· 작고 경량 및 휴대용 : 주먹의 크기 만 통합 및 현장 사용을 용이하게합니다.

그만큼fis4근적외선 파면 센서 900-1200Nm산업 검사, 과학 연구 및 방어 응용 분야에서 고급 광학 대구를 위해 설계되었습니다. 고해상도가 512 × 512 (262,144) 위상 포인트의 고해상도로 900–1200 nm 범위에서 고정밀 파면 측정을 가능하게하고 초당 10 프레임에서 전체 해상도에서 결과의 실시간 3D 디스플레이를 지원합니다. 그만큼 fis4NIR 웨이브 프론트 센서 광학 시스템의 수차 측정, 광학 시스템 교정, 재료의 내부 격자 분포 측정, 메타 서스 및 금속의 파면 측정 등에 사용할 수 있습니다.

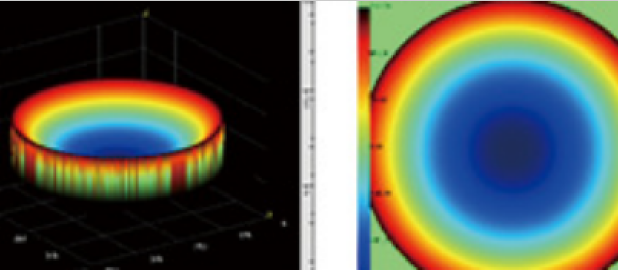

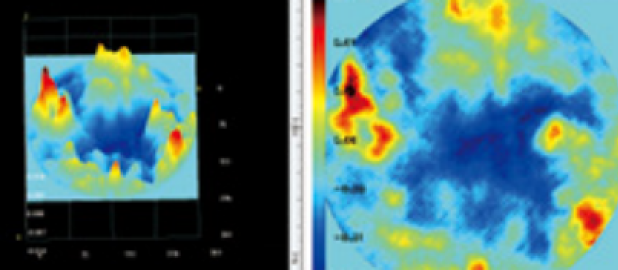

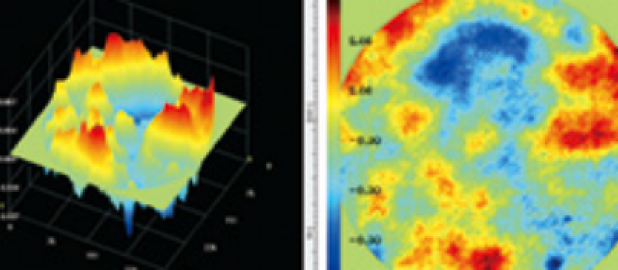

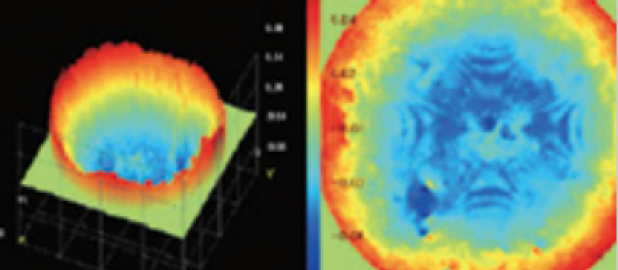

보지온 fis4NIR 웨이브 프론트 센서 900-1200NM  애플리케이션

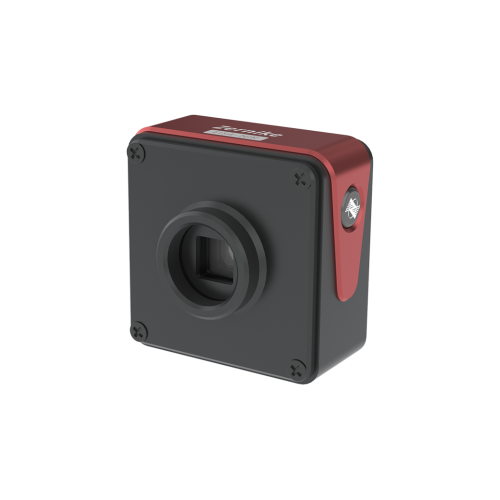

보지온 fis4NIR 웨이브 프론트 센서 900-1200NM 세부

그만큼 fis4근적외선 파면 센서 900-1200Nm특허받은 랜덤 코딩 된 4 파 회절 기술을 활용하여 단일 광 경로를 사용하여 측정 된 파면의 자기 간섭을 달성합니다. 후면 이미지 평면에서 간섭이 발생합니다. 이 기술은 광원 일관성에 대한 요구 사항을 크게 줄여서 위상 시프터의 필요성을 제거하고 표준 이미징 시스템으로 고정밀 간섭계 측정을 가능하게합니다. Microlens 어레이를 기반으로하는 전통적인 Hartmann 센서와 비교하여 FIS4 근적외선 파면 센서 900-1200NM은 몇 가지 주요 성능 지표, 즉 더 높은 위상 포인트 해상도, 더 넓은 작동 대역 적응성 및 더 큰 동적 범위에서 뛰어납니다. 또한 탁월한 비용 성능을 제공하여 광범위한 정밀 광학 검사 시나리오를위한 안정적인 솔루션을 제공합니다.

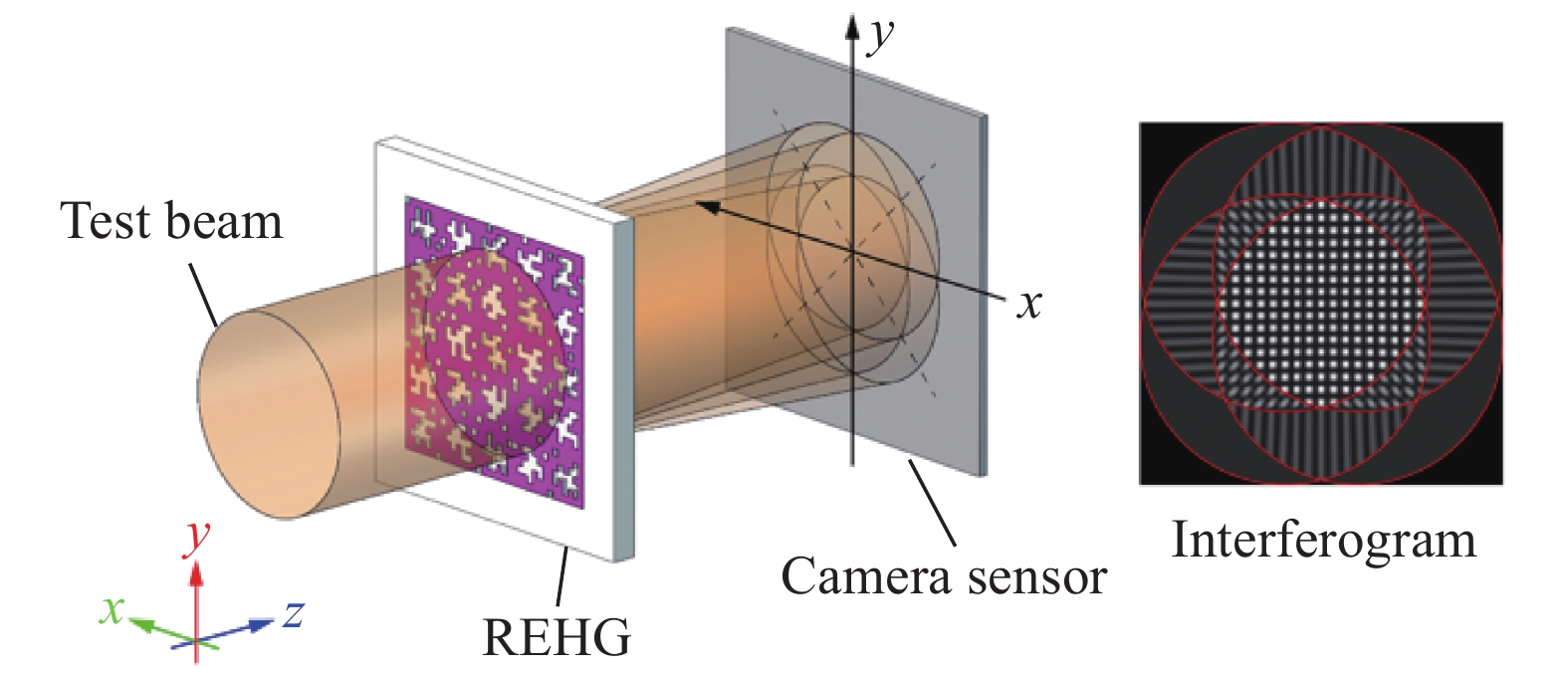

그림 1. 무작위로 코딩 된 하이브리드 격자 (REHG)를 사용한 4 파 측면 전단 간섭을 기반으로 한 상 이미징 원리

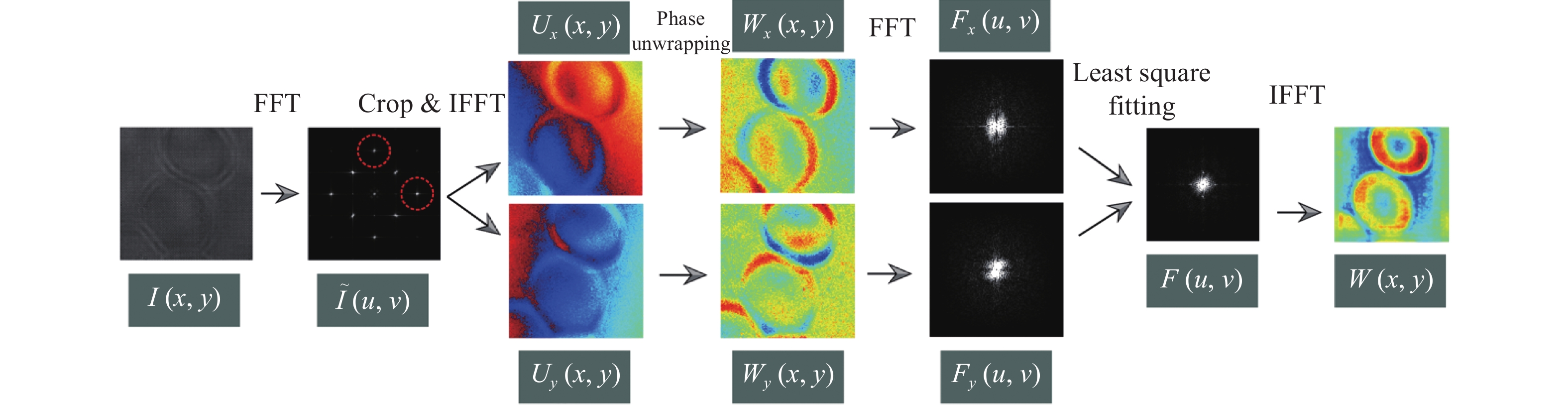

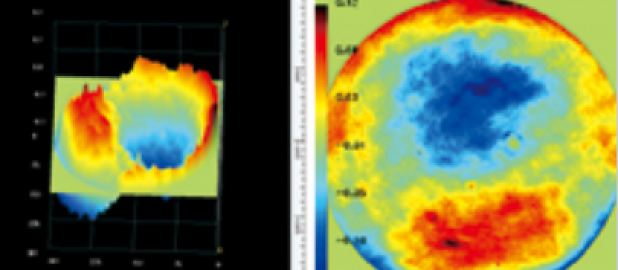

그림 2. 4 파 측면 전단 간섭 그램으로부터의 정사각형 파면 재구성

그만큼fis4파면 센서 소형 구조, 강한 안정성, 높은 시간 해상도 및 기존 현미경 시스템과의 우수한 호환성과 같은 장점으로 인해 과학 연구 및 산업에서 강력하고 널리 사용되는 도구가되었습니다. 처음 에이 센서는 주로 광학 구성 요소 품질 평가, 레이저 빔 분석 및 적응 형 광학 시스템 보정을 포함한 전통적인 광학 워크샵에서 탐지 작업에 사용되었습니다. 결과적으로, 그 적용 시나리오는 생의학 이미징, 나노 입자 위치, 메타 수면 특성화 및 온도 그라디언트 측정과 같은 여러 절단 에지 필드로 점차 확장되었습니다.

소형 기계적 설계fis4파면 센서 다양한 기존 현미경 플랫폼에 쉽게 통합 할 수있게되며, 우수한 견고성은 강력한 진동 환경에서도 높은 간섭계 측정 정확도를 여전히 유지할 수 있도록 보장합니다. 생의학 연구에서 FIS4는 COS-7, HT1080, RPE, Cho, HEK 세포 및 뉴런과 같은 다양한 살아있는 세포의 라벨이없는 고해상도, 실시간 영상을 성공적으로 달성하여 세포 역학 연구를위한 중요한 도구를 제공했습니다.

또한fis4파면 센서 또한 위상 지연 영상에 널리 사용되어 고 대비 이미지를 통해 콜라겐 섬유 및 세포 골격과 같은 이방성 생물학적 생물 조직 및 세포 내 구조를 나타냅니다. 이 기술은 X- 레이, 중간 파수 형 (MWIR) 및 장파 적외선 (LWIR) 밴드의 위상 이미징으로 더욱 확장되어 학제 간 응용 분야에서 광범위한 잠재력을 보여줍니다.
