FIS4 자외선 파면 센서 200-400NM

FIS4 자외선 파면 센서 200-400NM

그만큼보지온FIS4 UV 파면 센서 200-400NM 200-400nm UV 및 깊은 UV 대역에서 고정밀 측정을 위해 설계된 특수 기기입니다. UV 강화 감지 모듈 및 UV- 내성 광학을 사용하여 센서는 매우 높은 512 × 512 공간 해상도를 유지하고 짧은 파장에서도 2nm RMS 위상 측정 정확도보다 우수합니다. 독점적으로 무작위로 코딩 된 격자 및 고성능 재구성 알고리즘을 사용하여FIS4 UV 파면 센서우수한 간섭 면역, 정확한 측정 성능 및 광범위한 산업 호환성을 제공하여 다양한 복잡한 시나리오에서 안정적인 응용 프로그램을 가능하게합니다.

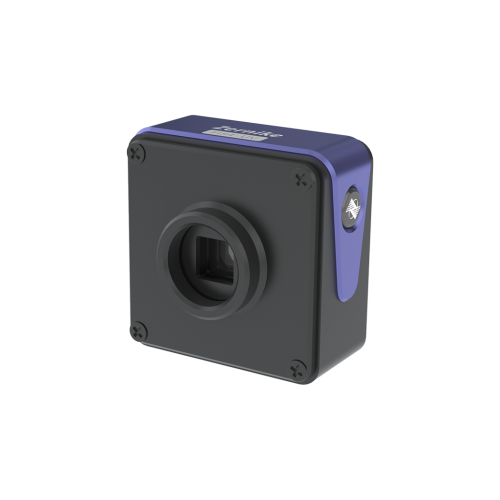

보지온FIS4 UV 파면 센서 200-400NM 소개

T그보지온  FIS4 자외선 파면 센서 200-400NM 우리 회사의 차세대 고정밀 광학 검사 장비입니다. ISO 9001 품질 관리 시스템 표준을 준수하며 China Metrology (NIM)의 인증을 받았습니다. 1 년 품질 보증이 제공됩니다. 그만큼 FIS4 UV 파면 센서고유 한 UV 공통 경로 간섭계 구조와 고 다이나믹 광학 설계를 사용하여 진동 저항과 안정성이 우수합니다. 추가적인 진동 분리 측정이 없으면 리소그래피 기계 광학 교정, UV 마이크로 머신 및 생화학 적 테스트와 같은 까다로운 응용 분야에서 반복 가능하고 신뢰할 수있는 측정을 제공합니다. 플러그 앤 플레이 작동은 쉽게 작동 및 유지 보수를 보장합니다.

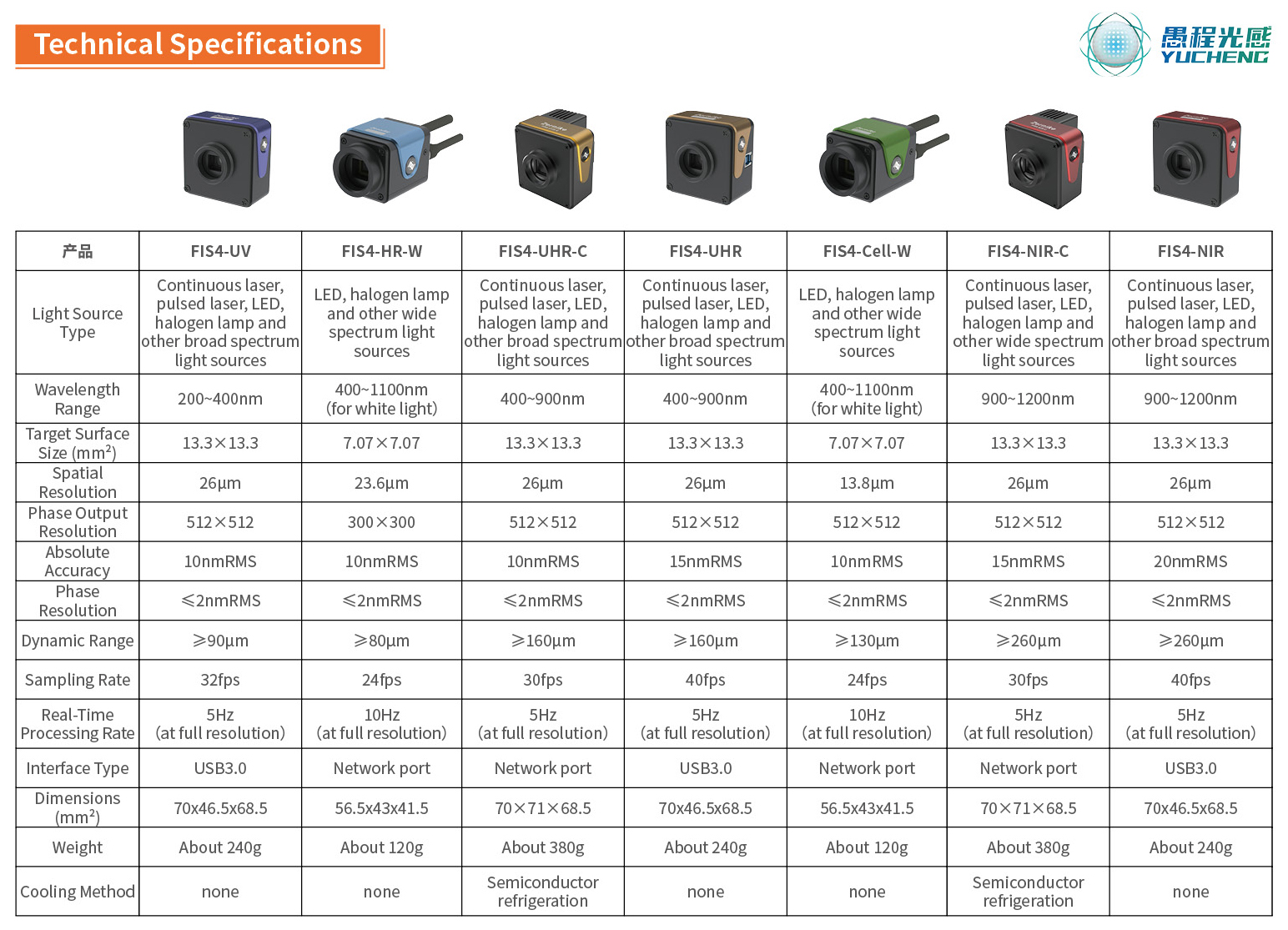

보지온FIS4 UV 파면 센서 200-400NM 매개 변수 (사양)

보지온FIS4 UV 파면 센서 200-400NM 기능 및 응용 프로그램

2006 년부터 Zhejiang University의 Yang Yongying 교수의 팀은 Wide-Spectrum FIS4 시리즈의 개발에 17 년 동안 헌정되었습니다.파면 센서, 공통 경로 간섭계 아키텍처 및 실시간 파면 재구성 알고리즘을 기반으로합니다. 센서는 다음과 같은 주요 기능을 제공합니다.

· 광학 진동 분리가 필요하지 않아 강력한 환경 적응성을 보장합니다

· 탁월한 정확도를 위해 최대 2nm RMS 위상 분해능

· 단일 광학 경로 설계는 참조 표시등을 제거하여 플러그 앤 플레이 작동을 가능하게합니다.

· 쉽게 통합 및 배포를위한 소형 설계

그만큼FIS4 자외선 파면 센서 200-400NM정밀 광학 처리, 방어 및 반도체 제조에 응용 프로그램을 위해 설계되었습니다. 512 × 512 (262,144)의 고해상도, 200 ~ 400nm의 광범위한 스펙트럼 응답 및 10 프레임 전체 해상도 실시간 3D 디스플레이의 광범위한 스펙트럼 응답으로, 광학 시스템 수차 측정, 광학 교정, 웨이퍼 표면 검사 및 광 첨부 표면 분석과 같은 응용 분야를위한 매우 신뢰할 수있는 웨이브 프론트 감지 솔루션을 제공합니다.

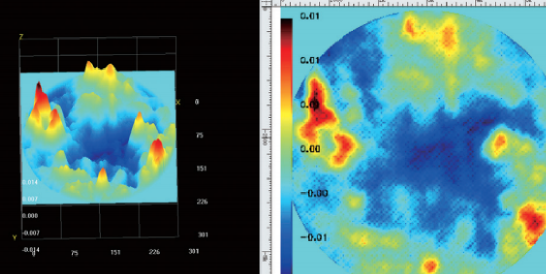

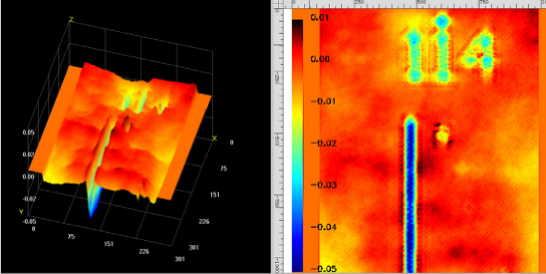

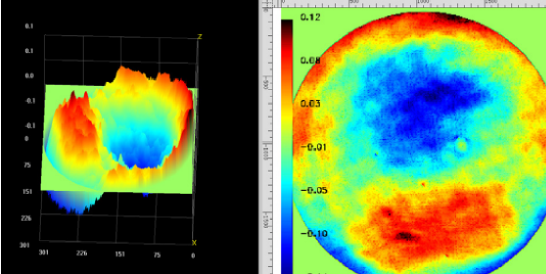

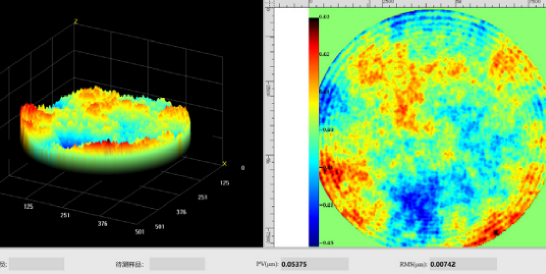

보지온FIS4 UV 파면 센서 200-400NM 애플리케이션

보지온FIS4 UV 파면 센서 200-400NM 세부

그만큼 FIS4 자외선 파면 센서 200-400NM무작위로 인코딩 된 4 파절 회절의 특허 기술을 기반으로하여 실제 단일 빔 자체 간섭 측정을 가능하게합니다. 이 기술은 광학 경로 구조를 크게 단순화하고 레이저 광원뿐만 아니라 LED 및 할로겐 램프와 같은 광범위한 광원도 지원합니다.FIS4 UV 파면 센서 환경 간섭에 대한 저항성이 뛰어나고 진동 분리 장치가없는 일반 실험 환경에서 나노 스케일 정밀도로 안정적인 측정을 달성 할 수 있습니다. Microlens 어레이를 기반으로 한 Hartmann 센서와 비교하여FIS4 UV 파면 센서 다중 성능 차원에서 상당한 개선을 달성합니다. 더 높은 위상 포인트 해상도 (최대 262,144 포인트), 더 넓은 스펙트럼 적응 범위, 더 큰 측정 동적 범위 및 포괄적 인 비용 성능의 명백한 장점.

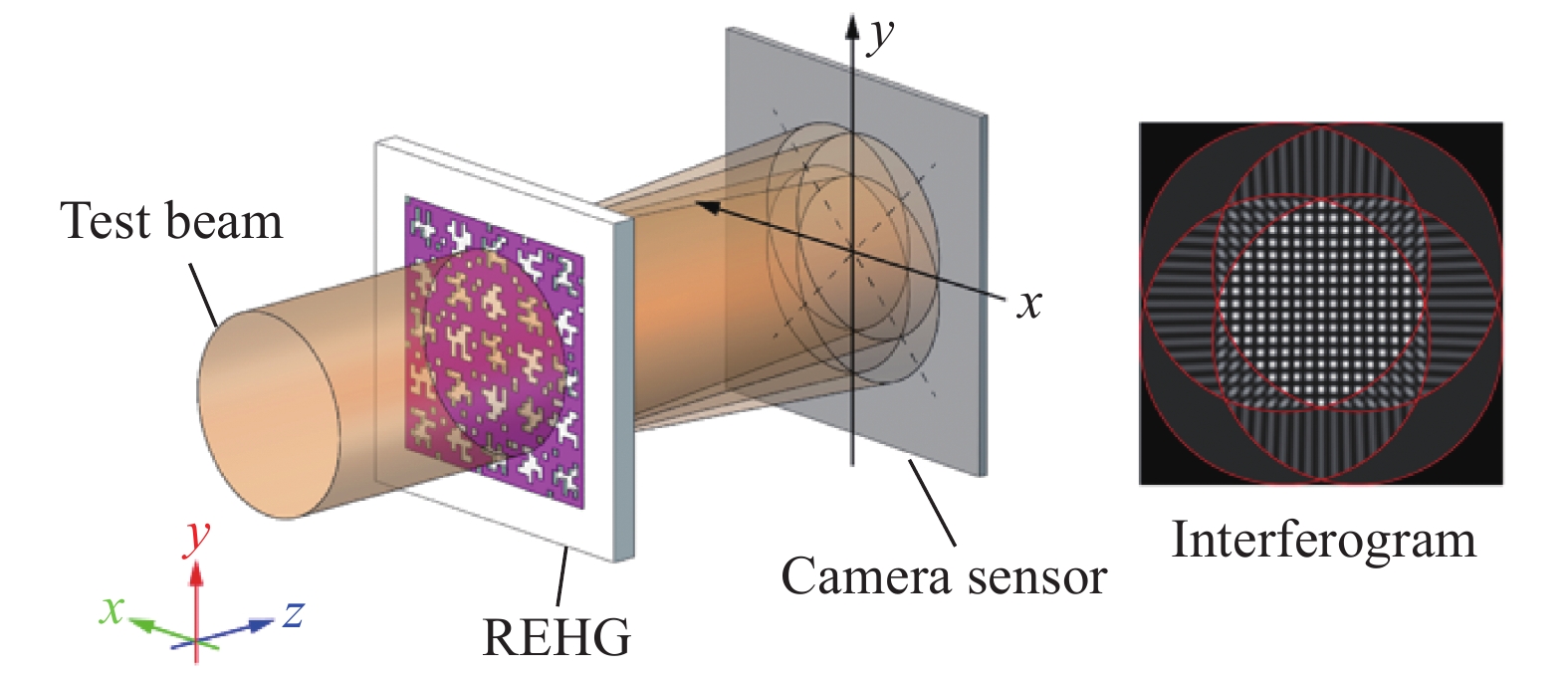

그림 1. 무작위로 코딩 된 하이브리드 격자 (REHG)를 사용한 4 파 측면 전단 간섭을 기반으로 한 상 이미징 원리

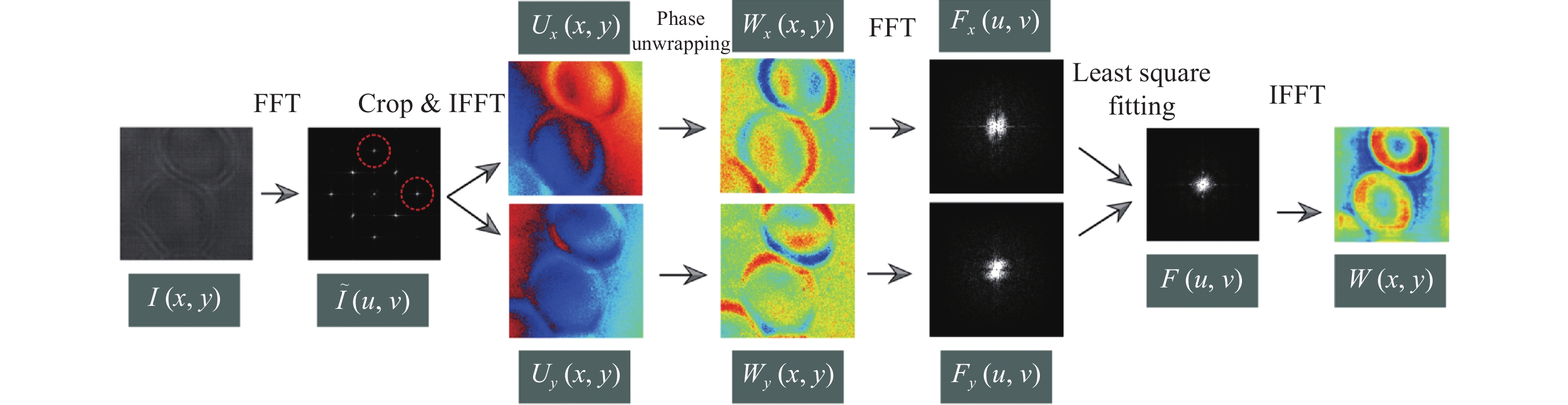

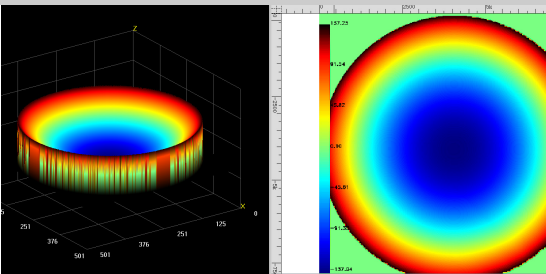

그림 2. 4 파 측면 전단 간섭 그램으로부터의 정사각형 파면 재구성

그만큼FIS4 파면 감각r 소형 구조, 높은 환경 견고성, 우수한 시간적 해결책 및 기존 현미경 시스템과의 강력한 호환성으로 인해 과학 연구 및 산업 검사에서 강력하고 다재다능한 정밀 도구로 등장했습니다. 처음에는 광학 요소 표면 프로파일 링, 레이저 빔 품질 평가 및 적응성 광학 시스템 보정을 포함한 전통적인 광학 워크숍 테스트 시나리오에서 주로 활용되었습니다. 오늘날, 그 적용 범위는 생물 의학 이미징, 나노 입자 국소화, 메타 수면 특성화 및 온도 그라디언트 측정과 같은 다양한 최첨단 필드를 포함하여 크게 확장되었습니다.

그만큼FIS4 웨이브 프론트 센서 고도로 통합 된 디자인을 특징으로하여 빠른 배치를 위해 다양한 현미경 플랫폼과 쉽게 통합 할 수 있습니다. 탁월한 반 진동 성능은 가혹한 환경에서도 안정적인 간섭계 측정 정확도와 반복성을 보장합니다. 이 장치는 단일 노출 파면 획득을 지원하여 일시적 현상 연구를위한 빠른 동적 프로세스를 안정적으로 캡처합니다. 생물 의학 응용 분야에서 FIS4는 COS-7, HT1080, RPE, Cho, HEK 및 Neuron 세포를 포함하여 다양한 살아있는 세포의 라벨이없는 고해상도 실시간 영상을 성공적으로 가능하게하여 세포 역학 연구를위한 강력한 도구를 제공했습니다.

또한FIS4 웨이브 프론트 센서 위상 지연 영상화를 지원하는 이방성 생물 조직 및 세포 내 구조의 고 대비 이미지를 생성 할 수 있습니다. 예를 들어 콜라겐 섬유 및 세포 골격 네트워크와 같은이 기술은 가시 광선 밴드에만 국한되지 않지만 X-ray, 미드 웨이브 인프라 (MIWIR)에서 위상 이미징 (LWIR)에서 위상 이미징으로 확장되었습니다. 다중 스펙트럼 및 학제 간 연구. 최근 몇 년 동안    FIS4 웨이브 프론트 센서 또한 새로운 재료의 연구에서 중요한 응용, 예를 들어, 2 차원 재료의 광학적 특성의 메타 수면 변조 및 고급 광학 및 재료 과학 분야에서 다양한 가치와 잠재력을 완전히 반영하는 것과 같은 중요한 응용을 발견했습니다.
