FIS4 Ultra-High-High-High-High-Higherution Wavefront 센서 400-900NM

FIS4 Ultra-High-High-High-High-Higherution Wavefront 센서 400-900NM

보지온 FIS4 파면 센서 400-900NM 혁신적인 4 와이브를 사용합니다e 측면 전단 간섭계 기술. 매우 높은 밀도가 512 × 512 (260,000 이상)의 위상 감지 지점으로 나노 미터 수준의 웨이브 프론트 해상도를 달성합니다. 그만큼 파면 센서 진동 분리가없는 표준 환경에서 2nm RMS 측정 정확도를 유지하고 Zernike 계수, PSF 및 MTF를 포함한 전체 광학 사양 스위트를 초당 5 프레임으로 전체 해상도로 출력합니다. 국내에서 생성 된 임의의 랜덤 코딩 및 적응 형 솔루션 알고리즘을 활용하여 진동 및 온도 변동이 특징 인 복잡한 산업 환경에서 안정적으로 작동합니다. 초음파 제조, 광전자 시스템 어셈블리 및 최첨단 과학 연구를위한 매우 신뢰할 수있는 파면 측정 솔루션을 제공합니다.

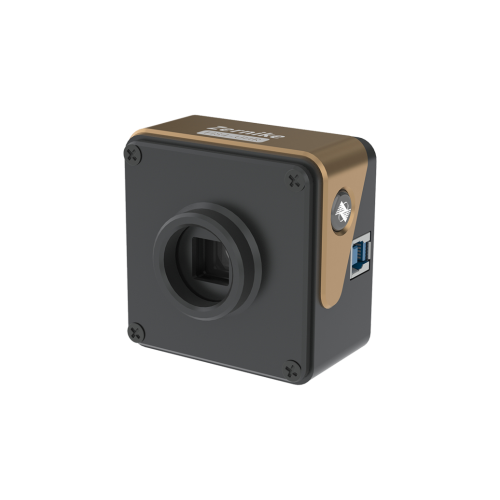

보지온FIS4 파면 센서 400-900NM 소개

그만큼FIS4 Ultra-High-High-High-High-Higherution Wavefront 센서 400-900NM 우리 회사의 차세대 플래그십 광학 측정 기기입니다. ISO 9001 품질 관리 시스템 인증을 보유하고 있으며 China National Institute of Metrology (NIM)에서 추적 할 수 있습니다. 함께 제공됩니다하나-세일 보증. 이 센서는 독점적 인 공통 경로 간섭계 광학 시스템과 실시간 파면 솔루션 아키텍처를 사용하여 위상 변화 또는 기준 미러가 필요하지 않습니다. 고 진동 환경에서도 안정적인 512 × 512 초 고해상도 파면 측정을 달성 할 수 있습니다.

2 nm RMS 초고속 정밀도, ≥160 μm 너비의 다이나믹 레인지 및 5 프레임/2 차 풀 파라미터 실시간 출력 기능으로FIS4 웨이브 프론트 센서과도 파면 세부 사항과 고차 수차를 정확하게 캡처 할 수 있습니다. 레이저 빔 진단, 자유 형태의 표면 검사, 적응 형 광학 및 초고속 제조와 같은 분야에 널리 적용됩니다. 진동 분리없이 "시작 측정"을 실제로 달성하여 고정밀 광학 검사의 효율과 신뢰성을 크게 향상시킵니다.

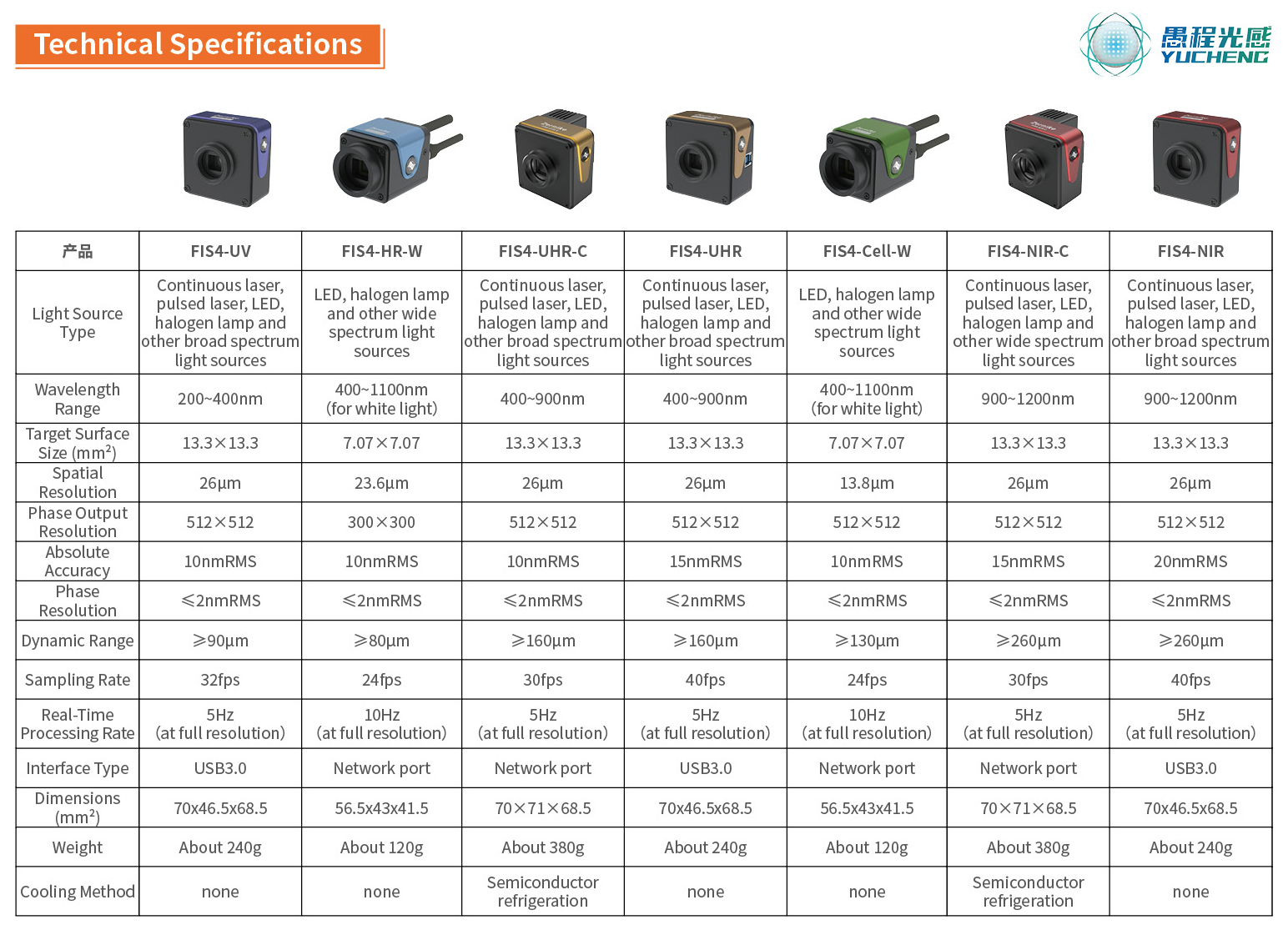

보지온FIS4 파면 센서 400-900NM 매개 변수 (사양)

보지온FIS4 파면 센서 400-900NM 기능 및 응용 프로그램

2006 년부터，Zhejiang University의 Yang Yongying 교수의 팀은 Wide-Spectrum FIS4 시리즈를 시작했습니다.파면 센서 17 년간의 연구 개발 후, 공통 경로 설계 및 실시간 파면 재구성 알고리즘을 사용합니다.

· 단일 광 경로 설계는 참조 표시등이 필요하지 않아 플러그 앤 플레이 작동을 가능하게합니다.

· 진동이 필요없이 파면 데이터의 실시간 감지가 가능합니다.

격리 플랫폼.

· 감도는 2nm Rms에 도달 할 수 있습니다.

· 해상도는 512 × 512에 도달합니다.

· 크기는 주먹의 크기 일뿐입니다.

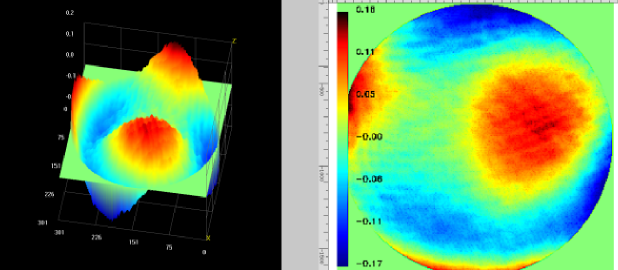

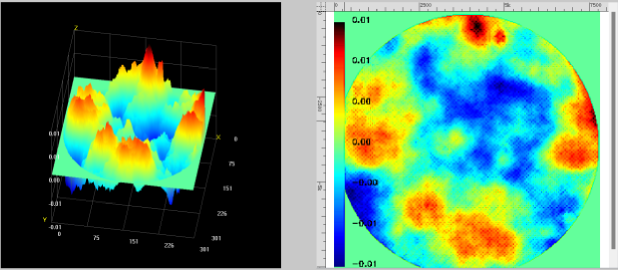

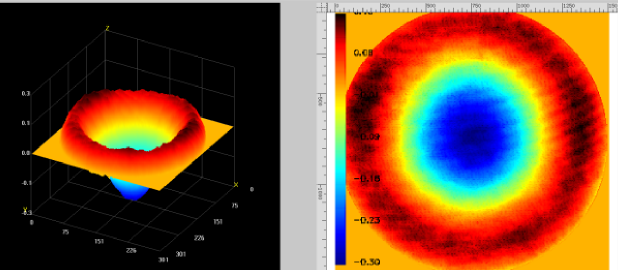

 이것FIS4 Ultra-High-High-High-High-Higherution Wavefront 센서 400-900NM 과학 연구 및 고정밀 산업 시나리오를 지원하기 위해 특별히 개발되었습니다. 초고속 해상도는 테스트중인 객체의 더 많은 파면 세부 사항을 감지 할 수 있습니다. 512 × 512 (262,144) 위상 포인트, 400-900nm의 광범위한 스펙트럼 응답 및 5 프레임 풀 레스 솔루션 실시간 3D 디스플레이의 초고 해상도가 특징입니다. 레이저 빔 파 앞면 감지, 적응성 광학, 평면 표면 측정, 광학 시스템 교정, 광학 창 검출, 광학 구형 표면 측정, 표면 거칠기 감지 및 표면 미세 프로파일을위한 이상적인 파면 감지 측정 도구를 제공합니다.

보지온 FIS4 파면 센서 400-900NM 애플리케이션

보지온FIS4 파면 센서 400-900NM 세부

그만큼FIS4 Ultra-High-High-High-High-Higherution Wavefront 센서 400-900NM 특허받은 독립적으로 개발 된 무작위로 개발 된 4 파 회절 기술을 활용하여 단일 경로 광원을 사용하여 측정 된 파면의 자기 간섭을 달성합니다. 이 간섭 프로세스는 후면 이미지 평면에서 발생합니다. 이 기술은 광원 일관성에 대한 요구 사항을 크게 줄여서 모든 위상 시프터의 필요성을 제거하고 기존의 이미징 시스템으로 고정밀 간섭계 측정을 가능하게합니다. 이 제품은 환경 진동 및 초고 작동 안정성에 대한 뛰어난 저항성을 나타내며 진동 분리베이스가 필요없이 나노 미터 수준 측정 정확도를 달성합니다. 전통적인 Microlens 어레이 Hartmann 센서와 비교하여 FIS4는 고밀도 위상 포인트 획득, 더 넓은 스펙트럼 응답 범위 및 더 큰 동적 측정 범위와 같은 상당한 장점을 제공하면서 전체 비용 발전을 제공합니다. 혁신적인 기술 아키텍처 인 FIS4파면 센서 고정밀 광학 측정의 표준을 재정의하여 과학 연구 및 산업 테스트를위한보다 신뢰할 수 있고 비용 효율적인 고급 솔루션을 제공합니다.

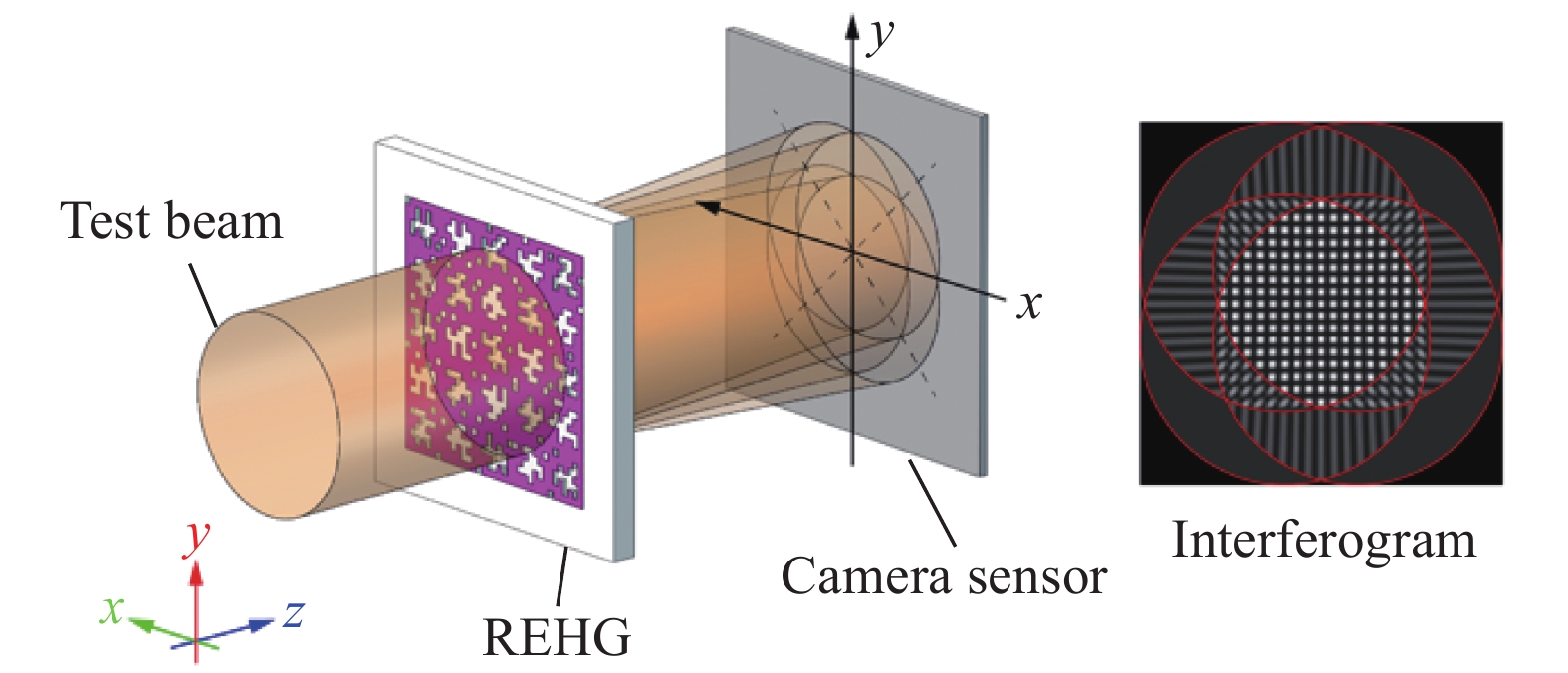

그림 1. 무작위로 코딩 된 하이브리드 격자 (REHG)를 사용한 4 파 측면 전단 간섭을 기반으로 한 상 이미징 원리

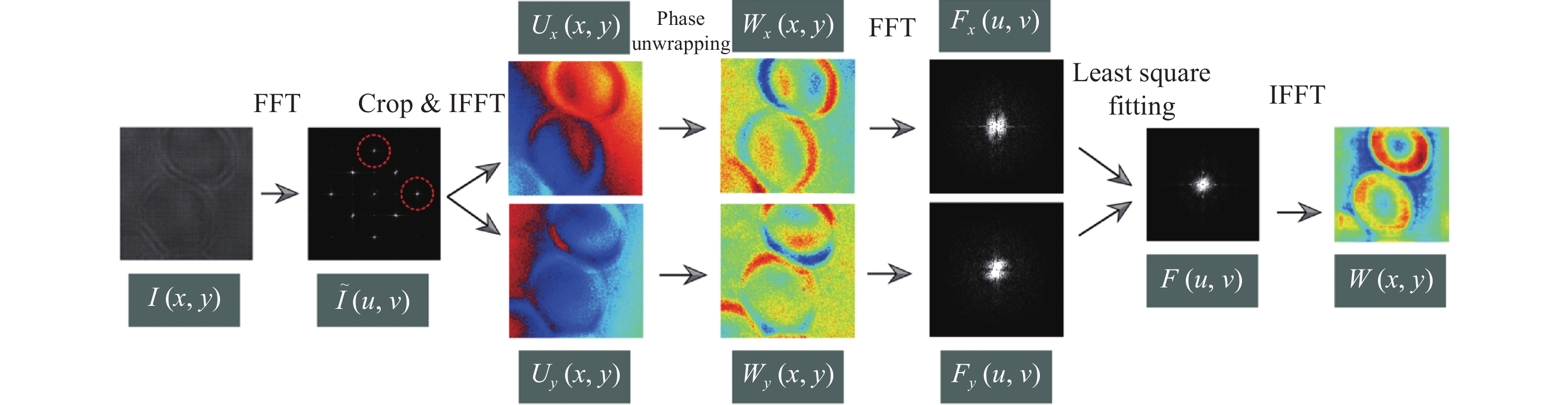

그림 2. 4 파 측면 전단 간섭 그램으로부터의 정사각형 파면 재구성

그만큼FIS4 웨이브 프론트 센서소형 디자인을 통해 기존 현미경 시스템과 통합 될 때 편의성을 보여 주므로 쉽게 적응하고 협력적인 운영을 가능하게합니다. 한편, 그것은 탁월한 견고성을 가지고 있으며, 높은 진동과 같은 비교적 가혹한 환경에서도 여전히 간섭 감도를 정확하게 유지하여 측정 데이터의 정확성과 신뢰성을 보장 할 수 있습니다.

FIS4 웨이브 프론트 센서는 단일 샷 측정을 지원하는 것으로 언급 할 가치가 있으며, 이는 빠른 동적 프로세스를 효율적으로 캡처하고 관련 연구에 대한 강력한 데이터 지원을 제공 할 수있는 기능입니다.

생의학 연구 분야에서FIS4 웨이브 프론트 센서광범위하고 중요한 응용 프로그램이 있습니다. 그것은 COS-7, HT1080 세포, RPE 세포, CHO 세포, HEK 세포 및 뉴런과 같은 다양한 살아있는 세포의 라벨이없는, 고해상도 및 실시간 영상화를 달성 할 수 있으며, 세포 수준의 생리 학적 메커니즘 및 기타 연구에 대한 심층적 인 연구를위한 명확하고 높은 귀중한 영상 데이터를 제공 할 수 있습니다.FIS4 웨이브 프론트 센서또한 콜라겐 섬유 및 세포 골격과 같은 이방성 조직 및 세포 내 구조를 명확하게 시각화하기 위해 강력한 대비를 제공하여 연구원들이 미세한 구조적 특성을 더 잘 관찰하고 분석 할 수 있도록 강력한 대비를 제공합니다.

뿐만 아니라,이 기술은 X- 선, 중간 파장 적외선 (MWIR) 및 LWIR (Long-Filegength Infrared) 지역의 위상 이미징 분야로 더욱 확장되어 학제 간 응용 분야에서 큰 잠재력을 충분히 입증하고 다 학제 간 교차 연구를위한 새로운 아이디어와 방법을 개방합니다.

또한 최근 연구에서FIS4 웨이브 프론트 센서또한 메타 서스와 2 차원 재료의 특성화에 널리 사용되어 왔으며, 이는 광학 및 재료 과학 분야에서 많은 실용적인 가치와 잠재적 중요한 중요성을 강조하고 관련 분야의 추가 개발을위한 강력한 기술적 수단을 제공합니다.
