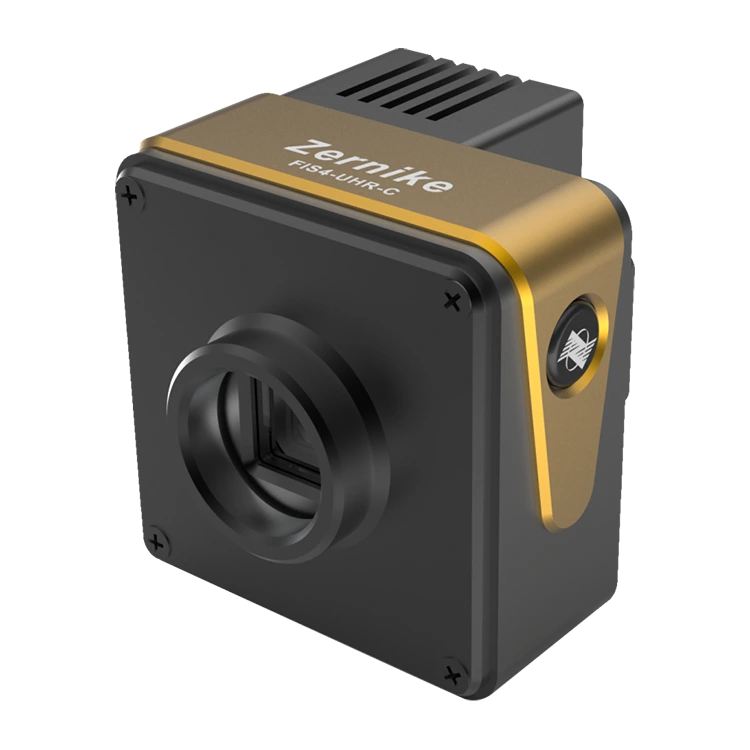

FIS4 UHR-C WAVELFORT 검출기

파면 감지 분야에서 Bojiong FIS4 UHR- C Wavefront Detector

 중요한 기술 도약을 나타냅니다. 전통적인 Microlens 어레이 Hartmann 센서와 비교하여 Bojiong은 위상 포인트 수에서 상당한 획기적인 획기적인 발전을 달성 할뿐만 아니라 더 미세한 해상도와 더 풍부한 세부 기능을 제공 할뿐만 아니라 적응 형 대역폭 및 동적 범위에서 우수한 성능을 보여줍니다.  이는 Bojiong FIS4 UHR-C 웨이브 프론트 검출기가 더 넓고 복잡한 측정 요구 및 환경 조건을 처리 할 수있어 사용자에게 전례없는 측정 유연성 및 적용 가능성을 제공 할 수 있음을 의미합니다.

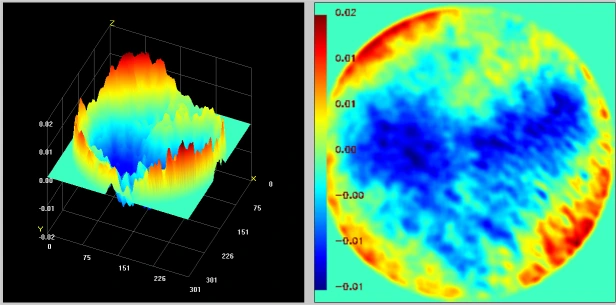

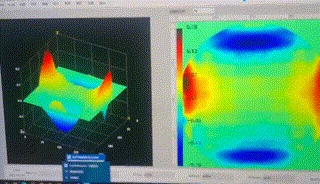

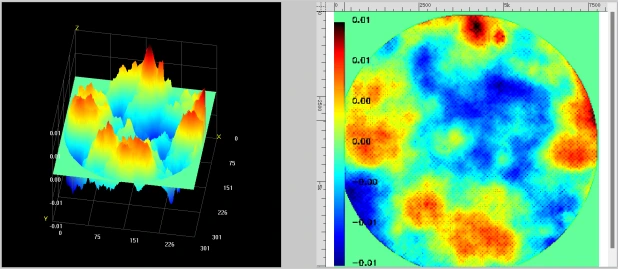

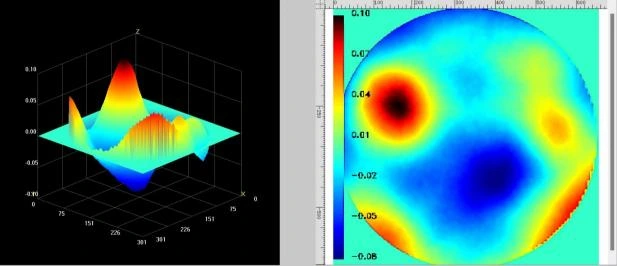

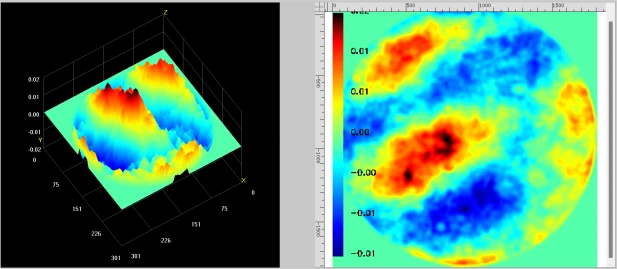

Bojiong 센서의 초고 정의 해상도는 400 ~ 900 나노 미터의 광범위한 스펙트럼 응답으로 보완되어 다양한 광학 조건에서 높은 정확도와 신뢰성을 보장하는 512 × 512 (262,144 위상 포인트)에 도달합니다. 또한, 5 프레임의 전체 해상도 실시간 3D 결과의 디스플레이를 지원하여 사용자에게 즉각적이고 동적 측정 피드백을 제공하여 작업 효율성을 크게 향상시킵니다. Bojiong FIS4 UHR-C 웨이브 프론트 검출기를 선택한다는 것은 해상도, 더 넓은 범위 및 효율성이 높은 웨이브 프론트 감지 솔루션을 선택하는 것을 의미합니다.

사양 :

특징:

◆ 100% 국내 개발

◆ 512 × 512 (262144)의 초고 해상도

◆ 단일 경로등의 자기 간섭, 참조 표시등이 필요하지 않습니다

◆ 넓은 스펙트럼 400nm ~ 900nm 대역

◆ 2nm RMS 고 위상 해상도

◆ 매우 강한 진동 저항, 광학 진동 분리 필요 없음

◆ 레이저 간섭 프린지 억제 설계

◆ Collimated Beams 및 큰 NA 수렴 빔을지지합니다

◆ 반도체 냉장 사용

  애플리케이션:

레이저 빔 파면 감지, 적응 형 광학, 표면 형상 측정, 광학 시스템 교정, 광학 창 검출, 광학 평면, 구형 표면 형태 측정, 표면 거칠기 감지에 사용되는이 Bojiong FIS4 UHR-C 웨이브 프론트 검출기.

  세부:

Bojiong FIS4 UHR-C Wavefront Detector는 Zhejiang University와 Singapore의 Nanyang Technological University의 교수 팀에 의해 개발되었습니다. 과학 연구와 고정밀 산업 현장 개발을 지원하는 것을 목표로합니다. 더 높은 해상도는 파면 감지에서보다 자세한 정보를 제공 할 수 있습니다. Ultra-high resolution 512 × 512 (262144) phase points, 400-900nm wide spectrum response, 5 frames of full-resolution real-time 3D results display, providing an ideal wavefront sensing measurement tool for laser beam wavefront detection, adaptive optics, plane surface measurement, optical system calibration, optical window detection, optical spherical measurement, surface roughness detection, surface 마이크로 컨투어 등. 특허받은 무작위 코딩 된 4 파 회절 기술은 단일 채널 웨이브 프론트 자기 간섭을 달성하는 데 사용됩니다. 간섭은 후면 이미지 평면 위치에서 발생합니다. 광원의 일관성 요구 사항은 낮으며 위상 이동이 필요하지 않습니다. 일반 이미징 시스템은 간섭 측정을 달성 할 수 있습니다. 초고 충격 저항과 매우 높은 안정성을 가지며 진동 분리없이 나노 미터 수준의 정밀도 측정을 달성 할 수 있습니다. Microlens 어레이 Hartmann 센서와 비교하여 더 많은 위상 포인트, 더 넓은 적응 형 대역 범위, 더 큰 다이나믹 레인지 및 저렴한 가격이 있습니다.
