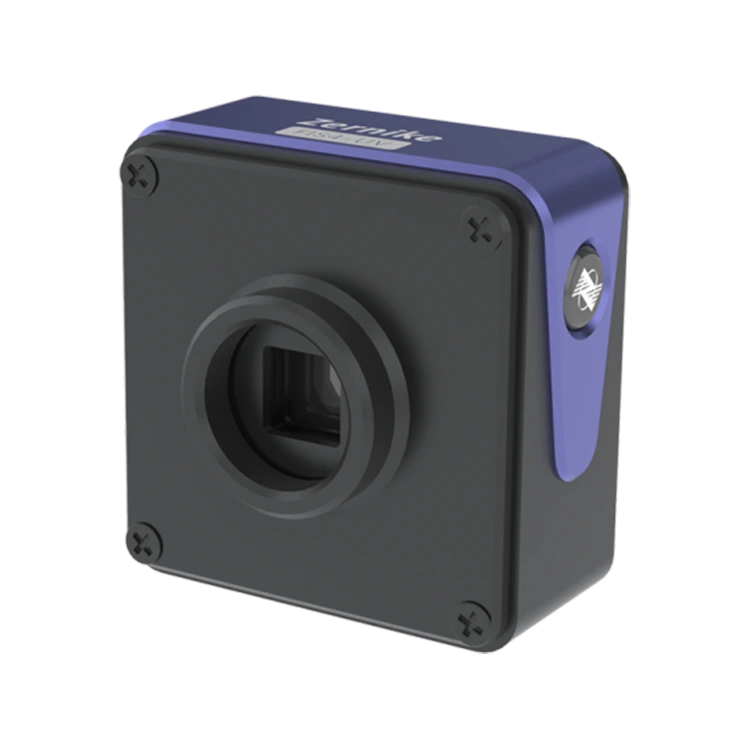

FIS4 UV 웨이브 프론트 센서의 중심에는 Bojiong의 획기적인 무작위 코딩 4 파 회절 기술이 있습니다. 이 선구자 기술은 광원 일관성을 최소화하더라도 후면 초점 평면에서의 간섭을 가능하게하여 광원 일관성에 대한 제약을 크게 줄이고 위상 변화에 대한 요구 사항을 효과적으로 제거합니다. 고급 자외선 이미징 시스템과 통합 된 FIS4 UV 파면 센서는 실시간 파면 측정 기능을 제공하여 탁월한 진동 저항과 견고성을 나타냅니다. 인상적으로, 진동 분리 시스템이 없어도 나노 미터 규모의 정밀도를 달성합니다. 이 기능은 다양하고 까다로운 환경에서 고정밀 측정을위한 새로운 가능성을 열어줍니다. Bojiong Optoelectronics는 광학 성능 측정 및 분석에 혁명을 일으켜 전례없는 정밀성과 효율성의 시대를 향해 업계를 안내합니다. FIS4 UV 파면 센서는 정확성과 운영 용이성을위한 새로운 벤치 마크를 설정함으로써 연구원과 산업이 광학 혁신의 경계를 넓힐 수 있도록합니다.
|
광원 유형 |
연속 레이저, 펄스 레이저, LED, 할로겐 램프 및 기타 광대역 광원 |
|
파장 범위 |
200nm ~ 400nm |
|
대상 크기 |
13.3mm × 13.3mm |
|
공간 해상도 |
26 m m |
|
위상 출력 분해능 |
512 × 512 |
|
절대 정확도 |
10nmrms |
|
위상 분해능 |
≤ 2nmrms |
|
동적 범위 |
≥90μm |
|
샘플링 속도 |
32fps |
|
실시간 처리 속도 |
5Hz (최대 해상도) |
|
인터페이스 유형 |
USB3.0 |
|
차원 |
70mm × 46.5mm × 68.5mm |
|
무게 |
약 240g |
|
냉장 방법 |
없음 |
◆ UV 스펙트럼 200nm ~ 400nm 대역
◆ 2nm RMS 고 위상 해상도
◆ 100% 국내 개발
◆ 단일 경로등의 자기 간섭, 참조 표시등이 필요하지 않습니다
◆ 매우 강한 진동 저항, 광학 진동 분리 필요 없음
◆ 레이저 간섭 프린지 억제 설계
◆ Collimated Beams, 높은 NA 비 청소 빔을지지합니다
광학 시스템 수차 측정, 광학 시스템 교정, 평평한 (웨이퍼) 표면 형상 측정, 광학 구형 표면 형상 측정 등에 사용되는이 Bojiong FIS4 UV 파면 센서.
|
레이저 빔 파장 감지 |

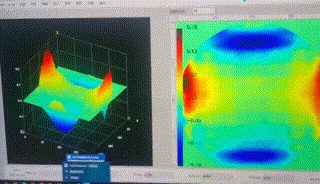

적응성 광학 Zernike 모드의 파면 감지 응답 |
|

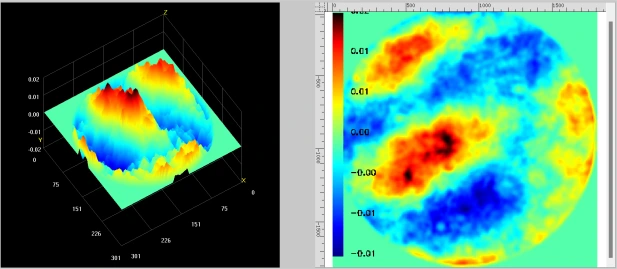

광학 시스템의 수차 측정의 예
|

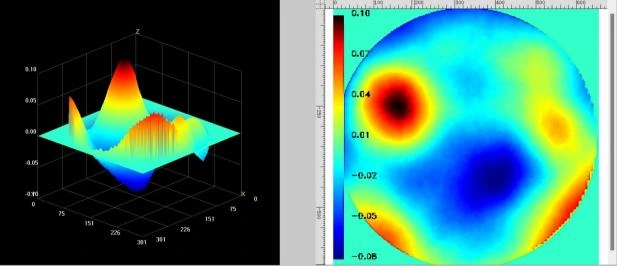

광학 시스템 교정 측정 예
|
|

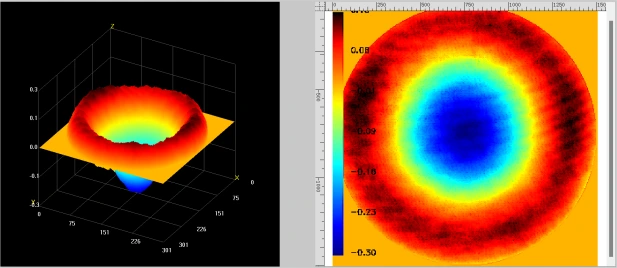

웨이퍼 표면 거칠기 측정의 예
|

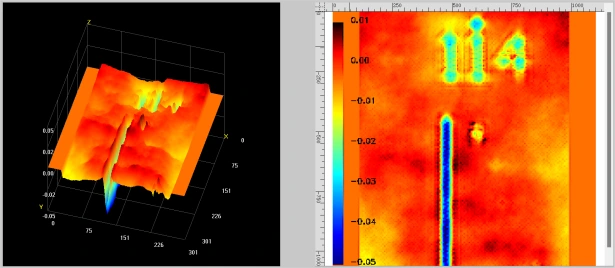

마이크로 에칭 형태 측정 - 결함 샘플 1 # -114 라인 |
Bojiong FIS4 UV Wavefront 센서는 Zhejiang University와 Singapore의 Nanyang Technological University의 교수 팀에 의해 개발되었습니다. 그것은 512 × 512 (262144) 위상 포인트의 매우 높은 해상도를 가지며 200nm ~ 400nm 대역에서 고정밀 파면 측정을 달성 할 수 있습니다. 광학 시스템 수차 측정, 광학 시스템 교정, 평면 (웨이퍼) 표면 측정, 광학 구형 표면 측정 등에 사용할 수 있습니다.
FIS4 UV는 특허받은 랜덤 코드 4 파 회절 기술과 UV 카메라를 결합하고 후면 이미지 평면 위치를 방해합니다. 광원 일관성에 대한 요구 사항이 낮고 위상 이동이 필요하지 않습니다. UV 이미징 시스템으로 실시간 파면 측정을 달성 할 수 있습니다. 그것은 매우 높은 진동 저항과 매우 높은 안정성을 가지며 진동 분리없이 NM 수준 정밀도 측정을 달성 할 수 있습니다.
