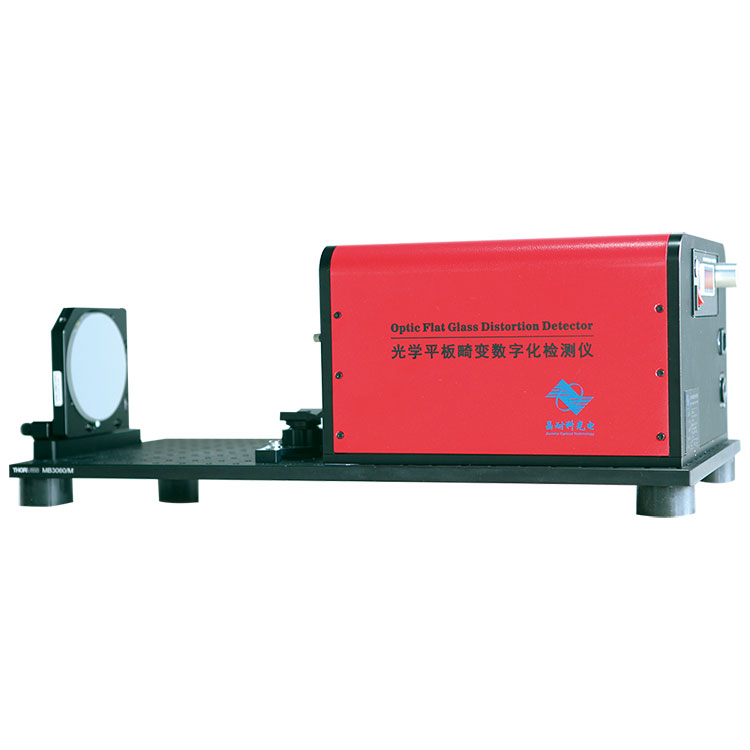

작은 크기의 창 조각을 측정할 수 있으며 테스트 샘플 교체가 더 쉽습니다. 평면 패널 창 왜곡 검출기는 가변 전단율을 갖춘 4파면 가로 전단 광학 공통 경로 간섭계를 갖추고 있습니다. 간섭계 시스템은 구조가 콤팩트하고 간섭 무늬가 안정적입니다. 이 시스템은 자기 간섭 파면 기술을 사용하여 평행면과 투과된 파면의 왜곡을 감지하므로 작업장의 현장 품질 검사에 특히 적합합니다. 장비는 높은 비용 대비 성능 비율을 제공합니다.
|
상품명 |
평면 패널 창 왜곡 감지기 |
|
감지 가능한 샘플 조리개(mm) |
최대 100까지, 40과 100의 두 가지 교환 가능한 조리개 크기가 있습니다. |
|
CCD 픽셀 |
2048*2048 |
|
파장(nm) |
633±10 |
|
다이내믹 레인지(um) |
100 |
|
정밀 PV 값(λ) |
1/10 파장보다 우수함 |
|
RMS 측정 반복성(λ) |
1/1000 파장 |
|
감도(nm) |
2 |
|
실시간 디스플레이 프레임 속도(Hz) |
15 |
|
시스템에는 무작위 장비가 장착되어 있습니다. |
이미지 처리 컴퓨터 |
|
처리 소프트웨어 |
소프트웨어 "산업용 창 부품 왜곡 검출 장비"는 PV 값, RMS 값, POWER 값 등의 출력 파면 값을 실시간으로 표시할 수 있습니다. |
|
전체 치수(샘플 스테이지 포함)(mm) |
600(길이) x 300(너비) x 180(높이) |
|
총중량(KG) |
30 |
◆공통 경로 자체 간섭 - 기준 평면이 필요하지 않음
◆내진동성이 우수하고 격리 플랫폼이 필요하지 않으며 일반 작업장 환경에서 테스트에 적용할 수 있습니다.
◆뛰어난 실시간 성능, 수십 개의 프레임을 동적으로 감지할 수 있음
◆가성비가 좋고 조정이 간단하며 구조가 콤팩트합니다.
BOJIONG 평면 패널 창 왜곡 검출기는 현재 국제적으로 일반적으로 사용되는 ZYGO GPI 간섭계에서 얻은 결과와 비교되었습니다. 동일한 부품에 대한 PV, RMS, POWER의 평균값은 두 장치에서 별도로 측정한 후 계산되었으며 결과는 일관되었습니다. 장비가 작업장 현장에 적용되었습니다.
◆스마트폰 및 고화질 모니터링 창의 평면유리 왜곡 감지
◆빔 품질 검출 및 과도 파면 검출
◆고정밀 광학 시스템 이미지 품질 감지에 사용할 수 있습니다.
◆생체정량적 위상현미경 이미징
◆광학 평판 부품, 사파이어 기판, 정밀 금속 표면 등의 표면 형상 및 투과 파면 검출
◆적응형 광파면 센싱 등의 검출
|
사파이어 부품의 투과 파면 검출 결과 |
|
광학 부품의 표면 형상 감지 |
BOJIONG은 FIS4 4파장 간섭계 센서의 공통 경로 자기 간섭의 원리적 이점을 기반으로 평면 패널 창 왜곡 검출기를 개발했습니다. 이 장치는 100mm 조리개 내에서 평면 광학 요소의 표면 형태를 실시간으로 감지할 수 있습니다. 측정된 요소의 표면 형상 정보를 전달하는 빔은 특별히 인코딩된 격자를 통해 회절되어 파면을 수평으로 4개로 나누고 4개의 파면 공통 경로 전단 2차원 간섭 패턴을 형성합니다. 2차원 간섭을 복조하여 요소의 표면 형상 정보를 얻습니다.
◆동시에 소프트웨어는 측정 결과의 원시 데이터 내보내기를 지원하고, 다양한 연구에 대한 정량적 검출 데이터 지원을 제공하며, 사용자가 향후 데이터 분석 및 연구를 수행할 수 있도록 지원합니다.
◆"Flat Panel Window Distortion Detector" 소프트웨어를 탑재하여 측정된 광학 요소 평면의 실시간 3D 이미지를 표시 및 출력하고 측정된 표면의 PV 값, RMS 값 및 POWER 값을 출력할 수 있습니다.
