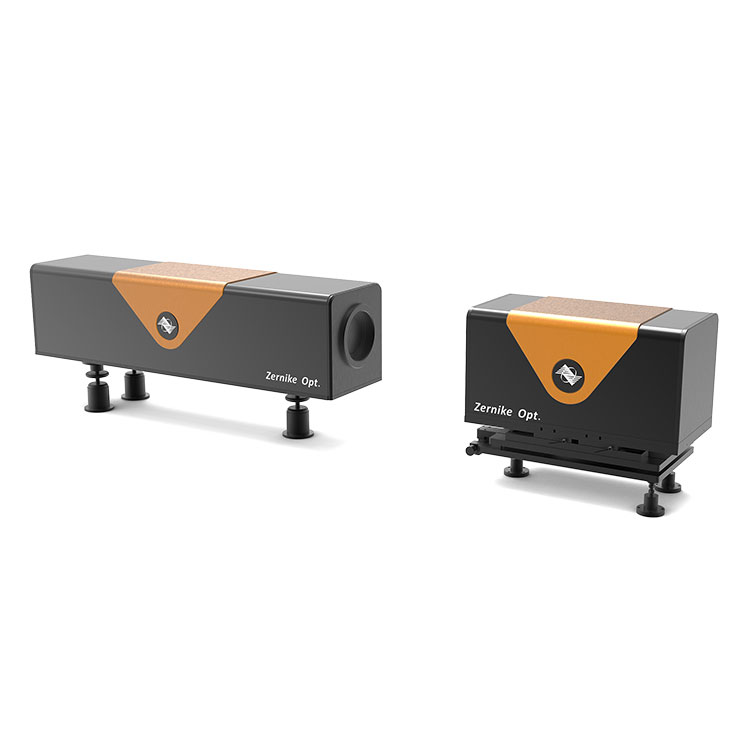

과도 공기역학적 유동장 분석기

초고속 카메라가 장착된 과도 공기역학적 유동장 분석기는 풍동 테스트, 유동장 시뮬레이션, 항공기 안전 및 비행 효율성 향상을 강력하게 지원합니다. BOJIONG은 외부 4파장 간섭 센서를 개발했습니다. 4f 이미징 시스템을 사용하여 외부 액세스를 통해 사용자 전용 카메라에 인코딩된 격자를 이미지화함으로써 보다 정확한 측정을 달성하는 독립적인 지적 재산권(모델: FIS4-EX1)이 있습니다.

품목 사양:

BOJIONG 과도 공기역학적 유동장 분석기의 특징

【간섭 방지】

유동장 주변의 고속 흐름을 위한 공기광학적으로 왜곡된 파면 측정 시스템은 공간 위상 변조 전단 간섭 시스템을 갖춘 현대적인 공통 경로를 활용합니다. 선형 캐리어는 외부 환경 간섭을 효과적으로 제어할 수 있습니다.

【고해상도, 큰 왜곡의 디지털 검출】

고해상도(1280×1024 픽셀), 고속 데이터 전송 기능을 갖춘 CCD 이미지 획득 시스템으로 고해상도 디지털 감지, 고해상도 - 높은 선형 반송파 - 큰 왜곡 감지를 달성합니다. 과학적이고 풍부한 측정 결과를 갖춘 고속 파면 진단 패키지를 제공합니다.

【고속 신호 획득】

연속 및 펄스를 통해 과도 상태와 적분 상태 모두에 적응할 수 있는 근적외선 DPSS 레이저를 사용하면 최대 프레임 속도가 450Hz 이상인 고속 신호 획득이 실현될 수 있습니다. 외부 동기 신호 획득 시스템은 목표 가변 흐름장과 고속 목표 검출기 사이의 신호 동기 획득을 완료하기 위해 개발 및 장착되었습니다.

 BOJIONG 과도 공기역학적 유동장 분석기 적용

다양한 특수 요구 사항이 있는 샘플링 카메라, 생물학 분야의 다양한 형광 이미징, 고속 이미지 획득 분야, 스트라이프 카메라 및 다양한 고속 카메라에 적합한 이 BOJIONG 과도 공기 역학 흐름장 분석기는 사용됩니다.

BOJIONG 과도 공기역학적 유동장 분석기 세부정보

전문 소프트웨어 모듈

◆  3D 지형 표시, 등고선 지도 표시, PV, RMS, POW 및 기타 수치 표시를 포함한 친숙한 소프트웨어 인터페이스

◆실시간 동적 획득 디스플레이, 3D 파형 변화를 동적으로 관찰하기 쉽습니다.

◆와이어를 당겨 높이 값 곡선을 측정하고 영역 거칠기 및 기타 수치 매개변수를 계산할 수 있습니다.

◆측정부위는 원형, 사각형 자유롭게 선택 가능하며, 선택 후 자유롭게 조정 가능

BOJIONG 과도 공기역학적 유동장 분석기는 절강대학교와 싱가포르 난양기술대학교 교수팀이 국내 특허 기술로 개발한 회절과 간섭을 결합하여 공통 4파장 횡방향 전단 간섭을 달성하고 뛰어난 감지 감도와 안티 성능을 제공합니다. -진동 성능이 뛰어나며 진동 격리 없이 실시간 및 고속 동적 간섭계를 실현할 수 있습니다. 실시간 측정에서는 10프레임 이상의 프레임 속도를 보여줍니다. 동시에 FIS4 센서는 512×512(260,000개 위상 포인트)의 초고위상 분해능을 가지며, 측정 대역은 200nm~15μm, 측정 감도는 2nm에 도달하고 측정 반복성은 1/1000λ보다 우수합니다( RMS). 레이저 빔 품질 분석, 플라즈마 흐름장 감지, 고속 흐름장 분포의 실시간 측정, 광학 시스템의 이미지 품질 평가, 미세한 프로파일 측정 및 생물학적 세포의 정량적 위상 이미징에 사용할 수 있습니다.
