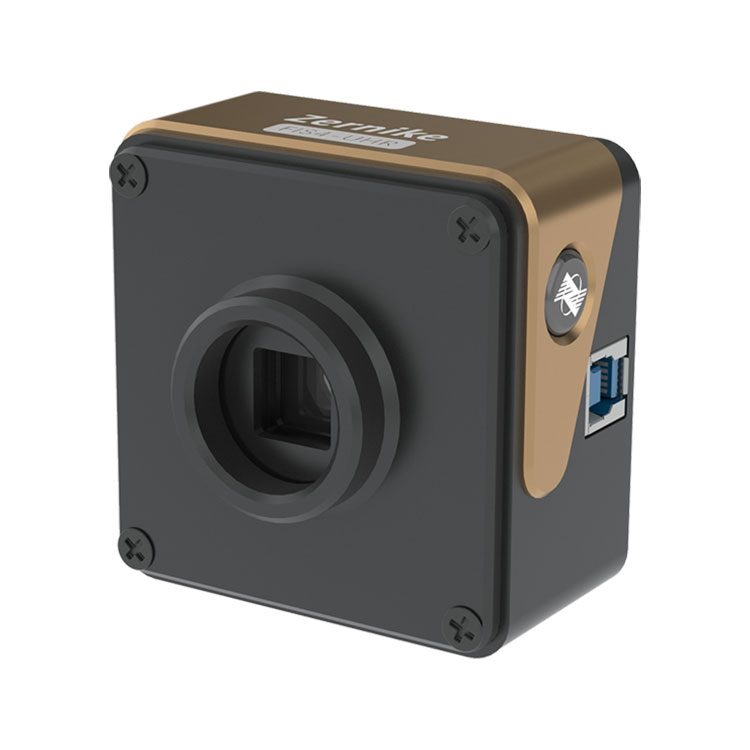

초고해상도 파면 분석기는 탁월한 진동 저항성을 자랑하므로 진동 절연 플랫폼을 사용하지 않고도 안정적인 측정을 보장합니다. 이는 나노미터 수준의 데이터 정밀도를 달성합니다. 512×512의 초고해상도(262,144개 위상점에 해당)로 표면 미세 프로파일 분석에 탁월하여 세부적인 분석을 위한 포괄적인 범위를 보장합니다. 400~1100nm의 넓은 스펙트럼 응답 범위로 인해 다양한 광원에 적합합니다. 또한 초당 10프레임의 속도로 실시간 3D 전체 해상도 결과 표시를 제공하여 파면 데이터에 대한 역동적이고 즉각적인 보기를 제공합니다. 따라서 파면 감지 및 측정 요구 사항을 충족하는 포괄적인 솔루션이 됩니다.
상품명 |
초고해상도 파면 분석기 |
파장 범위 |
400nm~1100nm |
대상 크기 |
7.07mm×7.07mm |
공간 해상도 |
23.6μm |
샘플링 해상도 |
2048×2048 |
위상 분해능 |
300×300(90000픽셀) |
절대적인 정확성 |
<2nmRMS |
다이내믹 레인지 |
10nmRMS |
샘플링 속도 |
110μm(150lm) |
실시간 처리 속도 |
24fps |
인터페이스 유형 |
10Hz(전체 해상도에서) |
치수 |
촙 |
무게 |
56.5mm×43mm×41.5mm |
파장 범위 |
약 120g |
◆512×512(262144) 위상 포인트의 초고해상도
◆광대역 400nm~1100nm 대역
◆단일 채널 광 자기 간섭, 기준광 필요 없음
◆2nm RMS 고위상 분해능
◆이미징과 마찬가지로 쉽고 빠른 광경로 구축
◆매우 높은 내진동성, 광학적 진동 차단이 필요 없음
◆시준빔과 대형 NA 수렴빔 지원
이 BOJIONG 초고해상도 파면 분석기는 레이저 빔 파면 감지, 적응형 광학, 표면 형상 측정, 광학 시스템 교정, 광학 창 감지, 광학 평면, 구면 형상 측정, 표면 거칠기 감지에 사용됩니다.
레이저 빔 파면 검출 |
광학적인 평면 표면 형상 측정 |
광학 구면 형상 측정 |
광학 시스템의 수차 측정 |
광학 창 조각 감지 |
재료 내부의 격자 분포 측정 |
적응형 광학 - Zernike 모드의 파면 검출 응답 |
|
BOJIONG 초고해상도 파면 분석기는 절강대학교와 싱가포르 난양기술대학교 교수팀이 국내 특허 기술로 개발한 회절과 간섭을 결합하여 공통 4파장 횡방향 전단 간섭을 달성하며 뛰어난 검출 감도와 항-파면 분석기를 제공합니다. 진동 성능을 제공하며 진동 절연 없이 실시간 및 고속 동적 간섭계를 실현할 수 있습니다. 실시간 측정에서는 10프레임 이상의 프레임 속도를 보여줍니다. 동시에 FIS4 센서는 512×512(260,000개 위상 포인트)의 초고위상 분해능을 가지며, 측정 대역은 200nm~15μm, 측정 감도는 2nm에 도달하고 측정 반복성은 1/1000λ보다 우수합니다( RMS). 레이저 빔 품질 분석, 플라즈마 흐름장 감지, 고속 흐름장 분포의 실시간 측정, 광학 시스템의 이미지 품질 평가, 미세한 프로파일 측정 및 생물학적 세포의 정량적 위상 이미징에 사용할 수 있습니다.
FIS4 각 제품 시리즈의 기술 매개변수 |
||||||
|
|
|
|
|
|
|
제품 |
FIS4-UV |
FIS4-HR |
FIS4 시계 |
FIS4-HS |
FIS4-셀 |
FIS4-NIR |
파장 범위 |
200~450nm |
400~1100nm |
400~1100nm |
400~1100nm |
400~1100nm |
900~1200nm |
대상 크기 mm² |
13.3×13.3 |
7.07×7.07 |
13.3×13.3 |
10.24×10.24 |
7.07×7.07 |
13.3×13.3 |
공간 해상도 |
26μm |
23.6μm |
26μm |
24.4μm |
23.6μm |
26μm |
이미지 픽셀 |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
위상 출력 분해능 |
512×512 (262144픽셀) |
300×300(90000픽셀) |
512×512(262144픽셀) |
420×420(176400픽셀) |
300×300(90000픽셀) |
512×512(262144픽셀) |
위상 분해능 |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
절대적인 정확성 |
10nmRMS |
10nmRMS |
15nmRMS |
10nmRMS |
10nmRMS |
15nmRMS |
다이내믹 레인지 |
90μm (256분) |
110μm (150분) |
162μm (256분) |
132μm (210분) |
110μm (150분) |
270μm (256분) |
샘플링 속도 |
32fps |
24fps |
45fps |
107fps |
24fps |
45fps |
실시간 처리 속도 |
10Hz (전체 해상도) |
10Hz (전체 해상도) |
10Hz (전체 해상도) |
10Hz (전체 해상도) 지연된 일괄 처리 지원 |
10Hz (전체 해상도) |
10Hz (전체 해상도) |
인터페이스 유형 |
USB3.0 |
촙 |
USB3.0 |
촙 |
촙 |
USB3.0 |
외부 인터페이스 |
- |
- |
- |
- |
C 포트 |
- |
크기 mm² |
70x46.5x68.5 |
56.5x43x41.5 |
70x46.5x68.5 |
56.5x43x41.5 |
56.5x43x41.5 |
70x46.5x68.5 |
무게 |
약240g |
약120g |
약240g |
약120g |
약120g |
약240g |
