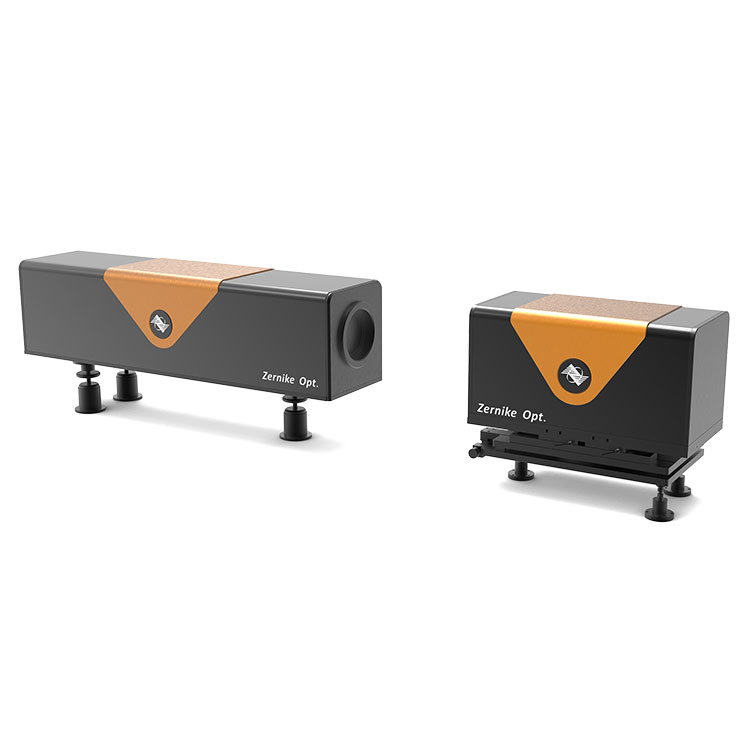

과도 흐름장 간섭계

BOJIONG 과도 흐름장 간섭계의 출시는 물리적 현상 연구, 항공기 설계 최적화, 시뮬레이션 및 예측, 안전성 및 신뢰성 향상, 비행 효율성 향상을 위한 강력한 기술 지원을 제공합니다. 다양한 특수 요구 샘플링 카메라, 생물학 분야의 형광 이미징 기술, 고속 이미지 획득 분야의 스트라이프 카메라 및 다양한 고속 카메라에 적합합니다.

또한 자체 개발한 외부 4파장 간섭 센서(FIS4 외부 In, FIS4-EX1)는 4f 이미징 시스템을 통해 인코딩된 격자를 사용자 전용 카메라에 투사하여 외부 액세스 유연성과 효율성을 달성합니다. 이 혁신적인 디자인은 과도 흐름장 간섭계의 적용 범위를 더욱 확장하여 과학 연구 및 산업 분야에서 없어서는 안될 고정밀 측정 도구가 되었습니다.

품목 사양

BOJIONG 과도 흐름장 간섭계의 특징

【간섭 방지】

고속 유동장 광학 수차 파면 측정 시스템은 선형 캐리어가 외부 환경 간섭을 효과적으로 억제하는 최신 공통 경로 공간 위상 변조 전단 간섭 시스템을 활용합니다.

【고해상도 및 큰 왜곡의 디지털 검출】

CCD 이미지 획득 시스템은 최대 1280×1024 픽셀의 해상도를 가지며 고속 데이터 전송을 통해 정밀한 디지털 감지를 달성하며 고해상도, 고선형 캐리어 및 큰 왜곡 감지에 적합합니다. 이 시스템은 과학적이고 상세한 고속 파면 진단 결과를 제공합니다.

【고속 신호 획득】

과도 및 적분 상태에서 연속적으로 또는 펄스 모드로 작동할 수 있는 근적외선 DPSS 레이저가 장착되어 최대 450Hz 이상의 프레임 속도로 고속 신호 수집을 달성합니다. 가변 유량 필드 타겟과 고속 검출기 간의 신호 동기 획득을 보장하기 위해 외부 동기 신호 획득 시스템을 개발하고 장착했습니다.

 BOJIONG 과도 흐름장 간섭계의 응용

이BOJIONG 과도 흐름장 간섭계는 다양한 특수 요구 사항이 있는 샘플링 카메라, 생물학 분야의 다양한 형광 이미징 기술 및 고속 이미지 수집 영역에 적합하며 스트라이프 카메라와 다양한 고속 카메라가 일반적으로 활용됩니다.

BOJIONG 과도 흐름장 간섭계 세부정보

전문 소프트웨어 모듈

◆3D 지형 표시, 등고선 지도 표시, PV, RMS, POW 및 기타 수치 표시를 포함한 친숙한 소프트웨어 인터페이스

◆실시간 동적 획득 디스플레이, 3D 파형 변화를 동적으로 관찰하기 쉽습니다.

◆측정부위는 원형, 사각형 자유롭게 선택 가능하며, 선택 후 자유롭게 조정 가능

◆와이어를 당겨 높이 값 곡선을 측정하고 영역 거칠기 및 기타 수치 매개변수를 계산할 수 있습니다.

BOJIONG 과도 흐름장 간섭계는 저장대학교와 싱가포르 난양기술대학교 교수팀이 개발한 이 기술로 중국에서 특허를 받았으며 회절 및 간섭 원리를 활용하여 고급 4파장 측면 전단 간섭계를 구현합니다. 탁월한 감지 감도와 진동 방지 성능을 자랑하므로 진동 차단 없이 초당 10프레임을 초과하는 프레임 속도로 실시간 및 고속 동적 간섭계 측정이 가능합니다.

FIS4 센서는 512×512(260,000개 위상 포인트에 도달)의 초고위상 분해능으로 유명합니다. 200나노미터부터 15마이크로미터까지 넓은 측정 범위와 최대 2나노미터의 측정 감도, 1/1000λ(RMS) 이상의 측정 반복성을 제공합니다. 이러한 기능으로 인해 FIS4 센서는 레이저 빔 품질 분석, 플라즈마 흐름장 감지, 고속 흐름장 분포의 실시간 모니터링, 광학 시스템의 이미지 품질 평가, 미세 프로파일 측정 및 정량적 위상 이미징을 포함한 다양한 분야에 널리 적용 가능합니다. 생물학적 세포의.
