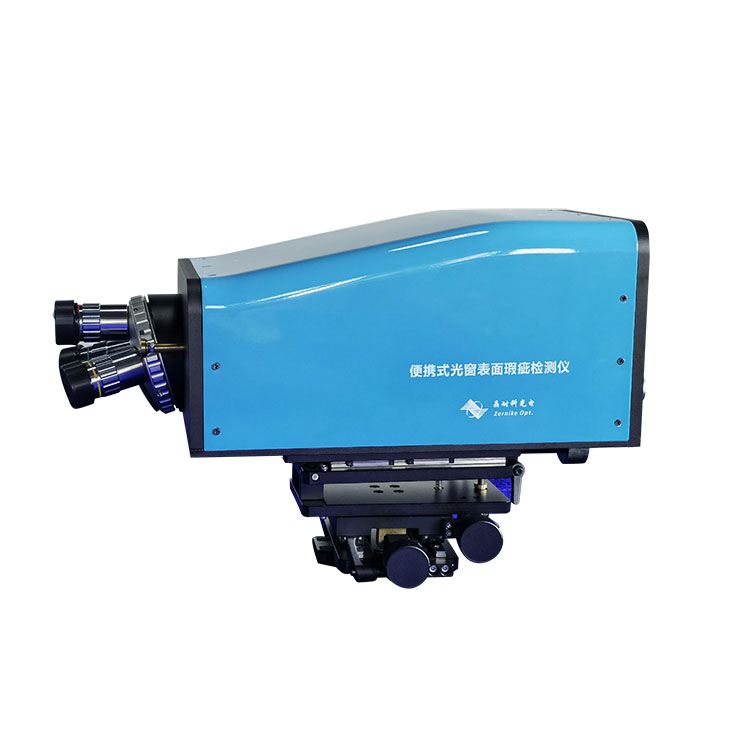

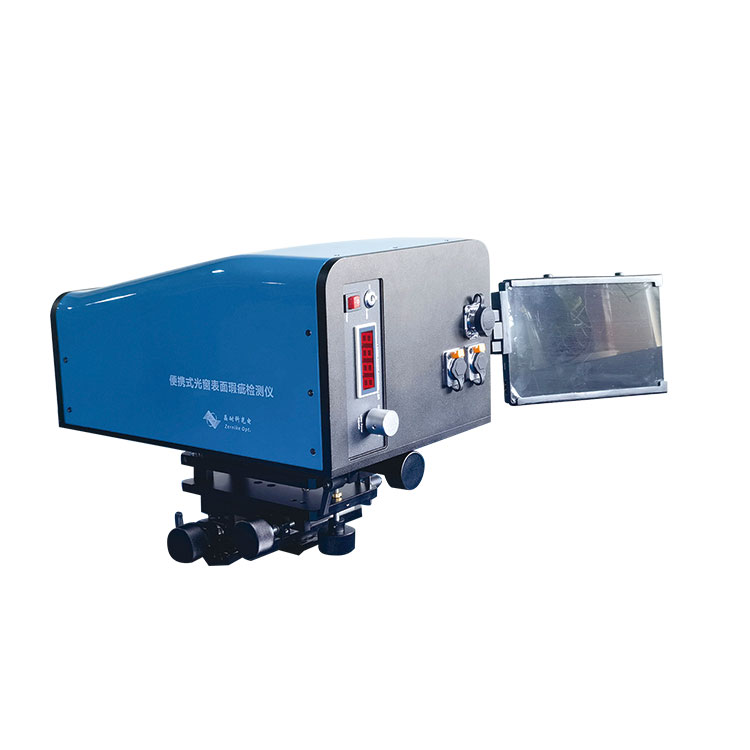

휴대용 3D 미세형태 검출기

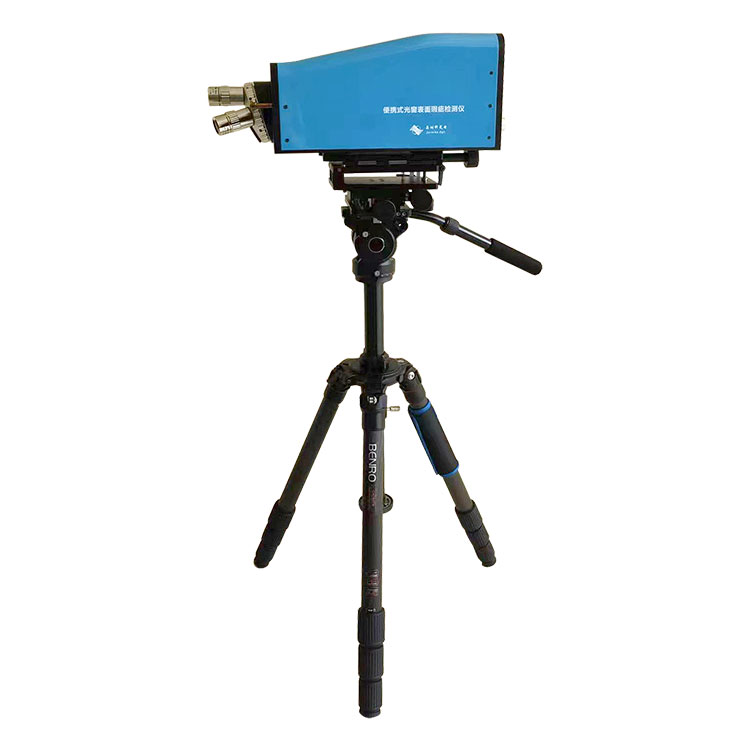

BOJIONG의 휴대용 3D 미세 형태 감지기는 실내와 실외 모두에서 빠른 설정과 조정이 가능한 휴대용 삼각대 디자인이 특징입니다. 피치 120°, 회전 360°의 거친 조정과 미세 조정이 가능하므로 폭넓은 용도와 고정밀 검출이 가능합니다. 전단 차동 간섭계 기술을 통해 시스템은 더 넓은 범위의 응용 분야에 적합한 더 큰 동적 감지 범위를 가질 수 있습니다.

BOJIONG 휴대용 3D 미세 형태 감지기 사양

BOJIONG 휴대용 3D 미세 형태 검출기의 특징

◆기준면이 없고 내진동성이 우수함

◆오프사이트 및 온사이트 신속 레이아웃 적용 테스트

◆다각도의 거친 조정과 미세 조정으로 광범위한 고정밀 감지 보장

◆다목적 렌즈 전환, 넓은 시야각, 고해상도

◆높은 코스트 퍼포먼스, 콤팩트한 구조, 간단한 조작

◆강력한 디지털 파면 재구성 이미지 처리 소프트웨어 패키지

BOJIONG 휴대용 3D 미세 형태 검출기 적용

BOJIONG 휴대용 3D 미세 형태 감지기는 광창의 세심한 설정, 조정 및 품질 보증을 위해 설계되었습니다. 고정밀 광학 부품 평가를 위한 다용도 장비로 다음 기능을 제공합니다.

다양한 고정밀 광학 요소의 무결성과 성능을 유지하는 데 중요한 표면 결함 치수의 고급 감지.

시료의 3차원 미세 형태 시각화와 결합된 부품 표면 거칠기에 대한 포괄적인 평가로 고급 재료 및 표면 분석을 지원합니다.

견고한 공통 경로 간섭계 시스템은 다양한 환경에 적합한 삼각대에 장착했을 때 온라인 샘플 감지를 수행할 수 있는 유연성과 함께 안정적인 작동을 보장합니다.

3D 야금 현미경으로 작동하여 다양한 정밀 재료 및 구성 요소에 대한 상세한 표면 미세 패턴 이미징 및 분석을 제공하고 필수 윤곽선 및 이미지 데이터를 캡처합니다.

BOJIONG 휴대용 3D 미세 형태 감지기 세부정보

BOJIONG Portable 3D Micro-morphology Detector 검사에서 이 검사 시스템은 첨단 듀얼 카메라 이미징 기술을 갖추고 있습니다. 고해상도 현미경 렌즈는 광학 부품 표면의 스크래치 결함을 식별하고 폭, 깊이, 표면 거칠기를 정밀하게 측정하기 위해 특별히 설계되었습니다. 이미징 카메라는 시야각이 넓어 표면 결함의 폭을 빠르게 식별하고 측정할 수 있습니다. 한편, 고정밀 디지털 파면 간섭계 센서는 스크래치 깊이를 3차원으로 정확하게 분석할 수 있습니다. 또한 이 시스템은 XYZ 축을 따른 3D 가이드 조정 기능과 피치 및 요 조정 기능을 갖추고 있어 장비의 감지 광학 축과 대상의 정확한 정렬을 보장합니다. 또한 시스템은 대구경 광창, 대형 광학 요소 등 다양한 검출 대상을 수용할 수 있도록 삼각대에 장착할 수 있도록 설계되었으며 어느 방향에서든 검사할 수 있도록 조정이 가능합니다. 사용된 공통 경로 간섭계 기술은 탁월한 내진동성 및 외부 간섭 내성을 제공하므로 작업장 및 실외와 같은 환경에서 정밀한 측정 및 감지에 특히 적합합니다. 이 간섭계 센서를 사용하여 당사에서 개발한 표면 형상 검출 간섭계 및 미세 구조 검출 프로파일로미터는 Zygo 간섭계와 유사한 검출 정확도로 다양한 분야에 성공적으로 적용되었습니다.
