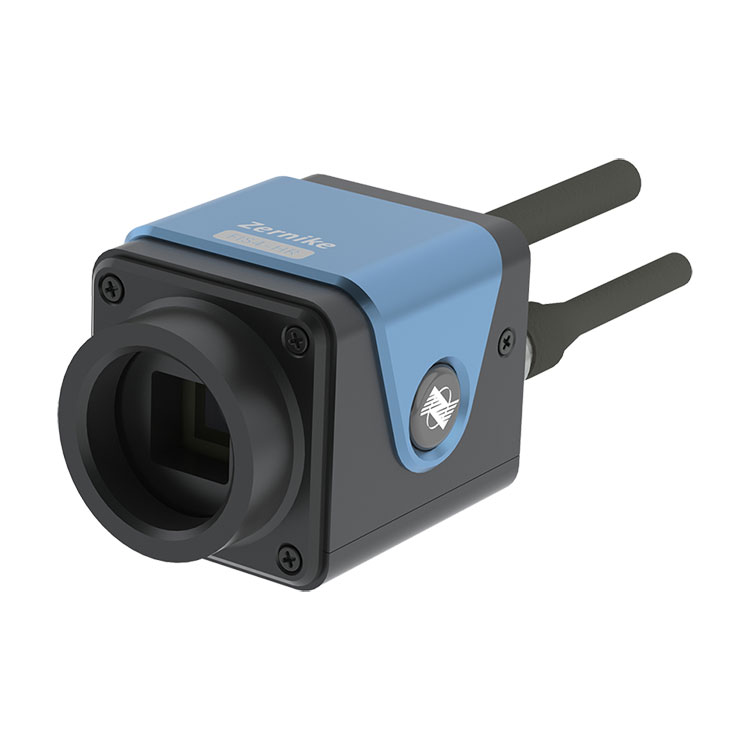

고해상도 파면 센서

BOJIONG Optoelectronics는 광학 검출 분야에서 업계 표준을 설정하는 고해상도 파면 센서를 개발했습니다. 중국의 고해상도 파면 분석기의 선도적인 제조업체 및 공급업체로서 당사는 심오한 전문 지식뿐만 아니라 최고의 정밀도와 신뢰성을 제공하겠다는 약속도 보유하고 있습니다. 우리는 광학 감지의 새로운 영역을 탐구하는 데 전 세계 고객을 초대합니다. 당사의 고해상도 파면 센서 기술을 통해 귀사의 제품이 정밀도와 성능 면에서 새로운 차원에 도달할 수 있도록 지원하여 양측 모두가 윈윈할 수 있는 개발을 달성할 수 있습니다.

문의 보내기

제품 설명

10프레임의 전체 해상도 3D 결과를 실시간으로 표시하는 고해상도 파면 센서는 300×300(90,000) 위상점의 고해상도와 400~1100nm 범위의 넓은 스펙트럼 응답을 자랑합니다. 레이저 빔 파면 검출, 적응 광학, 광학 시스템 교정, 광학 창 검사, 광학 평면 형상 측정, 구면 형상 측정, 표면 거칠기 및 표면 미세 프로파일 검출과 같은 응용 분야에 적합하며 이상적인 결과를 제공합니다. 파면 감지 및 측정을 위한 도구입니다.

품목 사양:

상품명	고해상도 파면 센서
파장 범위	400nm~1100nm
대상 크기	7.07mm×7.07mm
공간 해상도	23.6μm
이미지 픽셀	2048×2048
위상 출력 분해능	300×300(90000픽셀)
위상 분해능	<2nmRMS
절대적인 정확성	10nmRMS
다이내믹 레인지	110μm(150lm)
샘플링 속도	24fps
실시간 처리 속도	10Hz(전체 해상도에서)
인터페이스 유형	촙
치수	56.5mm×43mm×41.5mm
무게	약 120g

BOJIONG 고해상도 파면 센서의 특징

◆시준빔과 대형 NA 수렴빔 지원

◆300×300(90000) 위상점의 고해상도

◆단일 채널 광 자기 간섭, 참조 거울 필요 없음

◆광대역 400nm~1100nm 대역

◆2nm RMS 고위상 분해능

◆매우 높은 내진동성, 광학적 진동 차단이 필요 없음

◆간단하고 빠른 간섭광 경로 구축 실현

BOJIONG 고해상도 파면 센서 적용

레이저 빔 파면 감지, 적응 광학, 표면 형상 측정, 광학 시스템 교정, 광학 창 감지, 광학 평면, 구면 형상 측정, 표면 거칠기 감지에 사용되는 이 BOJIONG 고해상도 파면 센서

레이저 빔 파면 검출

광학적인 평면 표면 형상 측정

광학 구면 형상 측정

광학 시스템의 수차 측정

광학 창 조각 감지

재료 내부의 격자 분포 측정

적응형 광학 - Zernike 모드의 파면 검출 응답

BOJIONG 고해상도 파면 센서 세부정보

BOJIONGH 고해상 파면 센서는 절강대학교와 싱가포르 난양기술대학교 교수팀이 국내 특허 기술로 개발한 회절과 간섭을 결합하여 공통 4파장 횡전단 간섭을 달성하고 뛰어난 감지 감도와 진동 방지 기능을 제공합니다. 성능을 발휘하며 진동 절연 없이 실시간 및 고속 동적 간섭계를 실현할 수 있습니다. 실시간 측정에서는 10프레임 이상의 프레임 속도를 보여줍니다. 동시에 FIS4 센서는 512×512(260,000개 위상 포인트)의 초고위상 분해능을 가지며, 측정 대역은 200nm~15μm, 측정 감도는 2nm에 도달하고 측정 반복성은 1/1000λ보다 우수합니다( RMS). 레이저 빔 품질 분석, 플라즈마 흐름장 감지, 고속 흐름장 분포의 실시간 측정, 광학 시스템의 이미지 품질 평가, 미세한 프로파일 측정 및 생물학적 세포의 정량적 위상 이미징에 사용할 수 있습니다.

FIS4 각 제품 시리즈의 기술 매개변수

제품	FIS4-UV	FIS4-HR	FIS4 시계	FIS4-HS	FIS4-셀	FIS4-NIR
파장 범위	200~450nm	400~1100nm	400~1100nm	400~1100nm	400~1100nm	900~1200nm
대상 크기 mm²	13.3×13.3	7.07×7.07	13.3×13.3	10.24×10.24	7.07×7.07	13.3×13.3
공간 해상도	26μm	23.6μm	26μm	24.4μm	23.6μm	26μm
이미지 픽셀	-	2048×2048	-	-	2048×2048	-
위상 출력 분해능	512×512 (262144픽셀)	300×300(90000픽셀)	512×512(262144픽셀)	420×420(176400픽셀)	300×300(90000픽셀)	512×512(262144픽셀)
위상 분해능	<2nmRMS	<2nmRMS	<2nmRMS	<2nmRMS	<2nmRMS	<2nmRMS
절대적인 정확성	10nmRMS	10nmRMS	15nmRMS	10nmRMS	10nmRMS	15nmRMS
다이내믹 레인지	90μm (256분)	110μm (150분)	162μm (256분)	132μm (210분)	110μm (150분)	270μm (256분)
샘플링 속도	32fps	24fps	45fps	107fps	24fps	45fps
실시간 처리 속도	10Hz (전체 해상도)	10Hz (전체 해상도)	10Hz (전체 해상도)	10Hz (전체 해상도) 지연된 일괄 처리 지원	10Hz (전체 해상도)	10Hz (전체 해상도)
인터페이스 유형	USB3.0	촙	USB3.0	촙	촙	USB3.0
외부 인터페이스	-	-	-	-	C 포트	-
크기 mm²	70x46.5x68.5	56.5x43x41.5	70x46.5x68.5	56.5x43x41.5	56.5x43x41.5	70x46.5x68.5
무게	약240g	약120g	약240g	약120g	약120g	약240g
