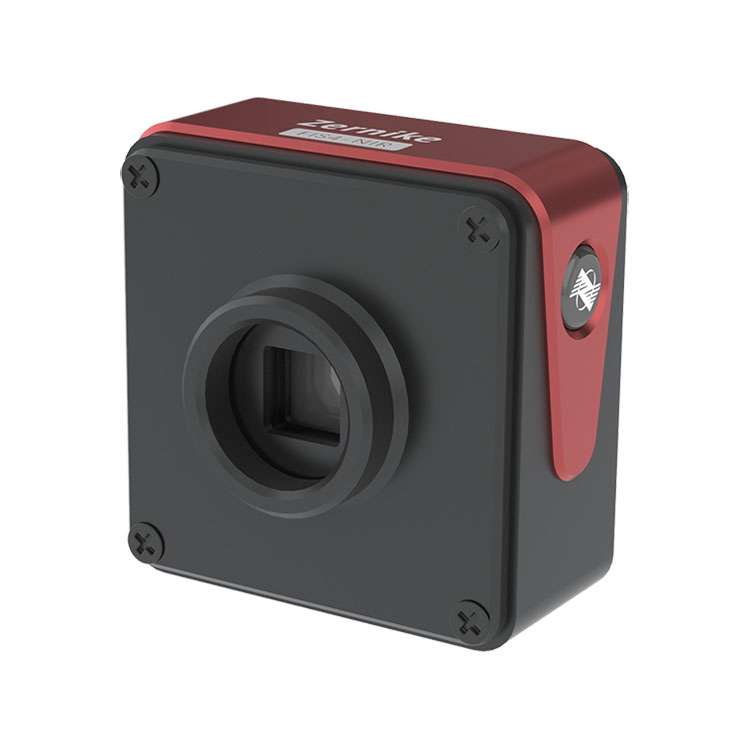

근적외선 파면 센서

900nm~1200nm 파장 범위 내 고정밀 파면 측정에 특화된 근적외선 파면 센서는 고객에게 광학 성능 측정 및 분석을 위한 정확한 솔루션을 제공하여 제품 품질 및 생산 효율성 향상에 기여합니다. 최근 몇 년 동안 우리는 생산 능력을 확장하고 기술 전문성을 강화하며 견고한 기업 운영 프레임워크를 구축해 왔습니다. 우리는 가까운 시일 내에 귀하와 협력할 수 있는 기회를 진심으로 기대하고 있습니다.

문의 보내기

제품 설명

최대 270μm의 인상적인 동적 범위를 갖춘 근적외선 파면 센서입니다. 뛰어난 내진동성과 안정성을 자랑하므로 진동 차단 없이도 나노미터 수준의 정밀 측정이 가능합니다. 이 장비는 재료의 내부 격자 분포를 측정하는 것은 물론 메타표면과 하이퍼렌즈의 파면 측정에도 적합합니다. 우리는 항상 "품질 제일, 고객 제일"의 원칙을 고수할 것이며, 고객 여러분의 방문을 진심으로 환영합니다.

품목 사양:

상품명	근적외선 파면 센서
파장 범위	900nm~1200nm
대상 크기	13.3mm×13.3mm
공간 해상도	26μm
샘플링 해상도	512×512(262144픽셀)
위상 분해능	<2nmRMS
절대적인 정확성	15nmRMS
다이내믹 레인지	270μm(256분)
샘플링 속도	45fps
실시간 처리 속도	10Hz(전체 해상도)
인터페이스 유형	USB3.0
치수	70mm×46.5mm×68.5mm
무게	약 240g

BOJIONG 근적외선 파면 센서의 특징

◆최대 270μm의 넓은 다이내믹 레인지

◆2nm RMS 고위상 분해능

◆512×512(262144) 위상점의 초고해상도

◆단일 채널 광 자기 간섭, 기준광 필요 없음

◆넓은 스펙트럼 900nm~1200nm 대역

◆매우 강력한 방진 성능, 광학적 제진 불필요

◆이미징과 마찬가지로 쉽고 빠른 광경로 구축

◆시준빔과 대형 NA 수렴빔 지원

BOJIONG 근적외선 파면 센서 적용

이 BOJIONG 근적외선 파면 센서는 광학 시스템 수차 측정, 광학 시스템 교정, 재료 내부 격자 분포 측정, 초표면, 하이퍼렌즈 파면 측정에 사용됩니다.

광학계의 수차 측정 예

재료 내부의 격자 분포 샘플 측정

광학계 교정 측정 예

메타표면 파면 측정의 예

하이퍼렌즈 파면 측정의 예

BOJIONG 근적외선 파면 센서 세부정보

BOJIONG 근적외선 파면 센서는 절강대학교와 싱가포르 난양기술대학교 교수팀이 국내 특허 기술로 개발한 것으로, 회절과 간섭을 결합하여 공통 4파장 횡전단 간섭을 달성하고 뛰어난 감지 감도와 항-적외선 간섭을 구현합니다. 진동 성능을 제공하며 진동 절연 없이 실시간 및 고속 동적 간섭계를 실현할 수 있습니다. 실시간 측정에서는 10프레임 이상의 프레임 속도를 보여줍니다. 동시에 FIS4 센서는 512×512(260,000개 위상 포인트)의 초고위상 분해능을 가지며, 측정 대역은 200nm~15μm, 측정 감도는 2nm에 도달하고 측정 반복성은 1/1000λ보다 우수합니다( RMS). 레이저 빔 품질 분석, 플라즈마 흐름장 감지, 고속 흐름장 분포의 실시간 측정, 광학 시스템의 이미지 품질 평가, 미세한 프로파일 측정 및 생물학적 세포의 정량적 위상 이미징에 사용할 수 있습니다.

FIS4 각 제품 시리즈의 기술 매개변수

제품	FIS4-UV	FIS4-HR	FIS4 시계	FIS4-HS	FIS4-셀	FIS4-NIR
파장 범위	200~450nm	400~1100nm	400~1100nm	400~1100nm	400~1100nm	900~1200nm
대상 크기 mm²	13.3×13.3	7.07×7.07	13.3×13.3	10.24×10.24	7.07×7.07	13.3×13.3
공간 해상도	26μm	23.6μm	26μm	24.4μm	23.6μm	26μm
이미지 픽셀	-	2048×2048	-	-	2048×2048	-
위상 출력 분해능	512×512 (262144픽셀)	300×300(90000픽셀)	512×512(262144픽셀)	420×420(176400픽셀)	300×300(90000픽셀)	512×512(262144픽셀)
위상 분해능	<2nmRMS	<2nmRMS	<2nmRMS	<2nmRMS	<2nmRMS	<2nmRMS
절대적인 정확성	10nmRMS	10nmRMS	15nmRMS	10nmRMS	10nmRMS	15nmRMS
다이내믹 레인지	90μm (256분)	110μm (150분)	162μm (256분)	132μm (210분)	110μm (150분)	270μm (256분)
샘플링 속도	32fps	24fps	45fps	107fps	24fps	45fps
실시간 처리 속도	10Hz (전체 해상도)	10Hz (전체 해상도)	10Hz (전체 해상도)	10Hz (전체 해상도) 지연된 일괄 처리 지원	10Hz (전체 해상도)	10Hz (전체 해상도)
인터페이스 유형	USB3.0	촙	USB3.0	촙	촙	USB3.0
외부 인터페이스	-	-	-	-	C 포트	-
크기 mm²	70x46.5x68.5	56.5x43x41.5	70x46.5x68.5	56.5x43x41.5	56.5x43x41.5	70x46.5x68.5
무게	약240g	약120g	약240g	약120g	약120g	약240g
