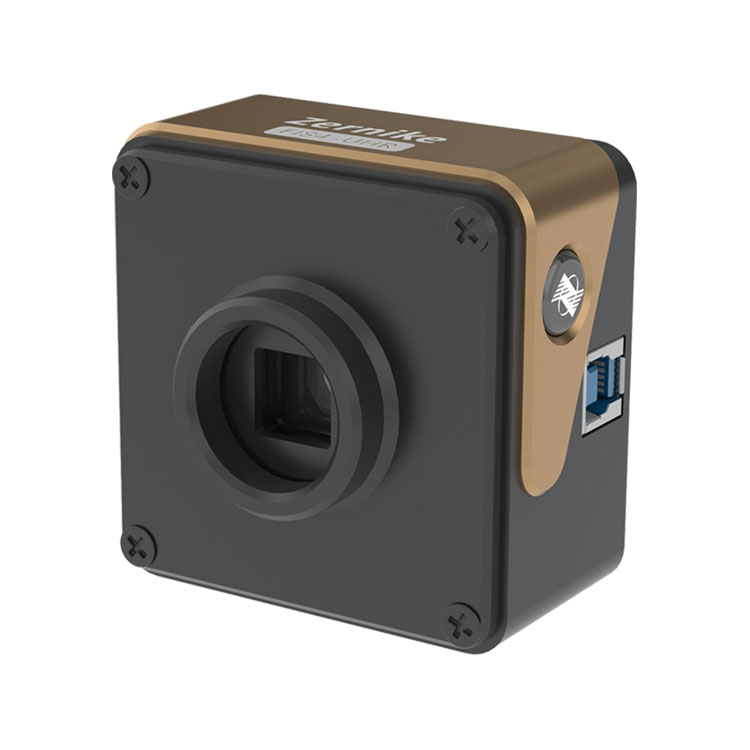

초고해상도 파면 센서

수십년 동안 BOJIONG은 파면 간섭 검출 기술의 선두에 있었습니다. 끊임없는 혁신 추구를 통해 최신 제품인 초고해상도 파면 센서를 소개하게 된 것을 자랑스럽게 생각합니다. 이 최첨단 장치는 시장의 엄격한 요구 사항을 초과하도록 세심하게 설계되어 정밀도와 신뢰성에 대한 새로운 기준을 설정했습니다.

문의 보내기

제품 설명

512×512 초고해상도를 갖춘 초고해상도 파면 센서는 나노미터 수준의 데이터 정밀도를 달성하여 상세한 분석을 위한 포괄적인 범위를 보장합니다. 400~1100nm의 넓은 스펙트럼 응답 범위로 인해 다양한 광원에 적합합니다. 또한 초당 10프레임의 속도로 실시간 전체 해상도 3D 결과 표시를 제공하여 파면 데이터를 역동적이고 즉각적으로 볼 수 있습니다. 따라서 파면 감지 및 측정 요구 사항을 충족하는 포괄적인 솔루션이 됩니다.

품목 사양:

상품명	초고해상도 파면 센서
파장 범위	400nm~1100nm
대상 크기	7.07mm×7.07mm
공간 해상도	23.6μm
샘플링 해상도	2048×2048
위상 분해능	300×300(90000픽셀)
절대적인 정확성	<2nmRMS
다이내믹 레인지	10nmRMS
샘플링 속도	110μm(150lm)
실시간 처리 속도	24fps
인터페이스 유형	10Hz(전체 해상도에서)
치수	촙
무게	56.5mm×43mm×41.5mm
파장 범위	약 120g

BOJIONG 초고해상도 파면 센서의 특징

◆512×512(262144) 위상 포인트의 초고해상도

◆단일 채널 광 자기 간섭, 기준광 필요 없음

◆이미징과 마찬가지로 쉽고 빠른 광경로 구축

◆광대역 400nm~1100nm 대역

◆2nm RMS 고위상 분해능

◆매우 높은 내진동성, 광학적 진동 차단이 필요 없음

◆시준빔과 대형 NA 수렴빔 지원

BOJIONG 초고해상도 파면 센서 적용

이 BOJIONG 초고해상도 파면 센서는 레이저 빔 파면 감지, 적응형 광학, 표면 형상 측정, 광학 시스템 교정, 광학 창 감지, 광학 평면, 구면 형상 측정, 표면 거칠기 감지에 사용됩니다.

레이저 빔 파면 검출

광학적인 평면 표면 형상 측정

광학 구면 형상 측정

광학 시스템의 수차 측정

광학 창 조각 감지

재료 내부의 격자 분포 측정

적응형 광학 - Zernike 모드의 파면 검출 응답

BOJIONG 초고해상도 파면 센서 세부정보

BOJIIONG초고해상도 파면 센서는 절강대학교와 싱가포르 난양기술대학교 교수팀이 국내 특허 기술로 개발한 회절과 간섭을 결합하여 공통 4파장 횡방향 전단 간섭을 달성하며 탁월한 감지 감도와 진동 방지 성능을 제공합니다. , 진동 절연 없이 실시간 및 고속 동적 간섭계를 실현할 수 있습니다. 실시간 측정에서는 10프레임 이상의 프레임 속도를 보여줍니다. 동시에 FIS4 센서는 512×512(260,000개 위상 포인트)의 초고위상 분해능을 가지며, 측정 대역은 200nm~15μm, 측정 감도는 2nm에 도달하고 측정 반복성은 1/1000λ보다 우수합니다( RMS). 레이저 빔 품질 분석, 플라즈마 흐름장 감지, 고속 흐름장 분포의 실시간 측정, 광학 시스템의 이미지 품질 평가, 미세한 프로파일 측정 및 생물학적 세포의 정량적 위상 이미징에 사용할 수 있습니다.

FIS4 각 제품 시리즈의 기술 매개변수

제품	FIS4-UV	FIS4-HR	FIS4 시계	FIS4-HS	FIS4-셀	FIS4-NIR
파장 범위	200~450nm	400~1100nm	400~1100nm	400~1100nm	400~1100nm	900~1200nm
대상 크기 mm²	13.3×13.3	7.07×7.07	13.3×13.3	10.24×10.24	7.07×7.07	13.3×13.3
공간 해상도	26μm	23.6μm	26μm	24.4μm	23.6μm	26μm
이미지 픽셀	-	2048×2048	-	-	2048×2048	-
위상 출력 분해능	512×512 (262144픽셀)	300×300(90000픽셀)	512×512(262144픽셀)	420×420(176400픽셀)	300×300(90000픽셀)	512×512(262144픽셀)
위상 분해능	<2nmRMS	<2nmRMS	<2nmRMS	<2nmRMS	<2nmRMS	<2nmRMS
절대적인 정확성	10nmRMS	10nmRMS	15nmRMS	10nmRMS	10nmRMS	15nmRMS
다이내믹 레인지	90μm (256분)	110μm (150분)	162μm (256분)	132μm (210분)	110μm (150분)	270μm (256분)
샘플링 속도	32fps	24fps	45fps	107fps	24fps	45fps
실시간 처리 속도	10Hz (전체 해상도)	10Hz (전체 해상도)	10Hz (전체 해상도)	10Hz (전체 해상도) 지연된 일괄 처리 지원	10Hz (전체 해상도)	10Hz (전체 해상도)
인터페이스 유형	USB3.0	촙	USB3.0	촙	촙	USB3.0
외부 인터페이스	-	-	-	-	C 포트	-
크기 mm²	70x46.5x68.5	56.5x43x41.5	70x46.5x68.5	56.5x43x41.5	56.5x43x41.5	70x46.5x68.5
무게	약240g	약120g	약240g	약120g	약120g	약240g
