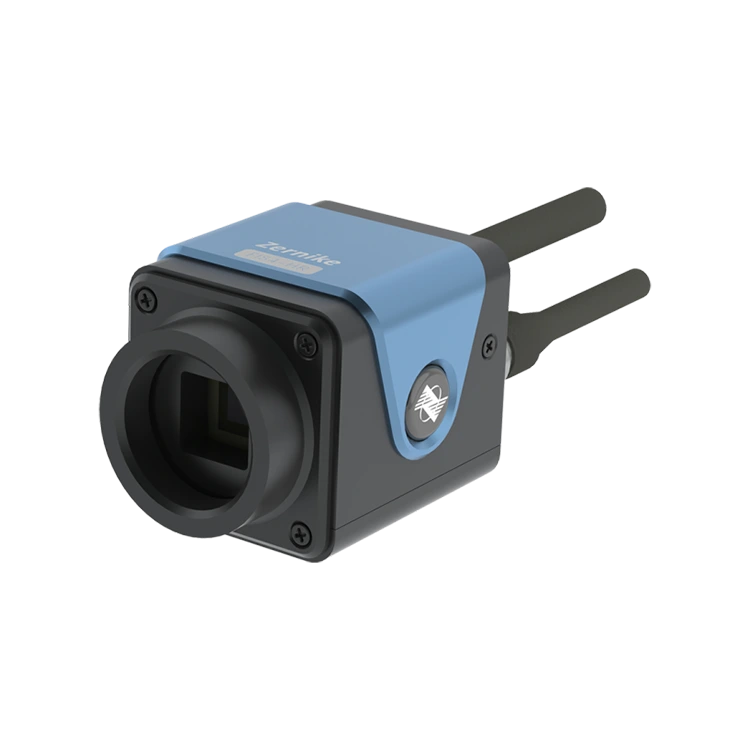

FIS4 HR-W 파면 검출기

산업 등급 응용, 최첨단 과학 연구 및 국가 안보 부문을 위해 세 심하게 제작 된 매우 효율적인 간섭계 측정 도구 인 Bojiong FIS4 HR-W Wavefront Detector를 소개합니다. 탁월한 성능 으로이 센서는 사용자에게 전례없는 파장 감지 기능을 제공하여 다양한 산업 분야의 사용자에게 정밀 측정 분야에서 돌파구를 달성 할 수 있도록 권한을 부여합니다.

이 Bojiong 센서는 최대 300 × 300 (90,000)의 위상 포인트와 400-1100Nm의 광범위한 스펙트럼 응답 범위의 놀랍게도 높은 해상도를 자랑하며, 다양한 광학 측정 응용 분야에서 뛰어난 정밀도 및 신뢰성을 보장합니다. 독특한 기술적 이점은 특허받은 무작위 코딩 된 4 파 회절 기술의 채택에있어 복잡한 위상 교대 작업의 필요성을 제거합니다. 파면의 자기 간섭은 단일 측정에서 달성 될 수 있으며, 간섭 패턴은 후면 이미지 평면 위치에서 직접 생성됩니다.

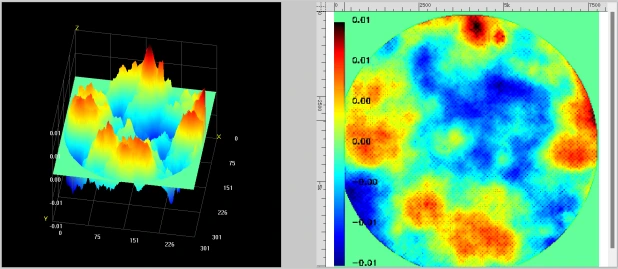

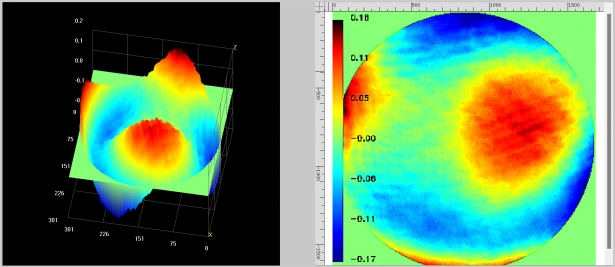

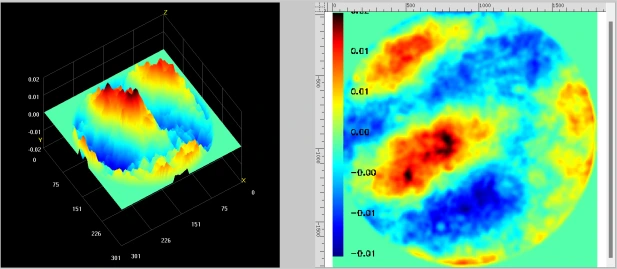

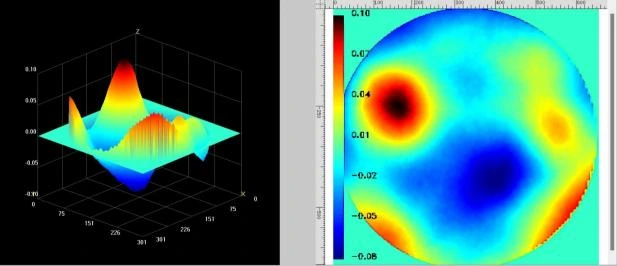

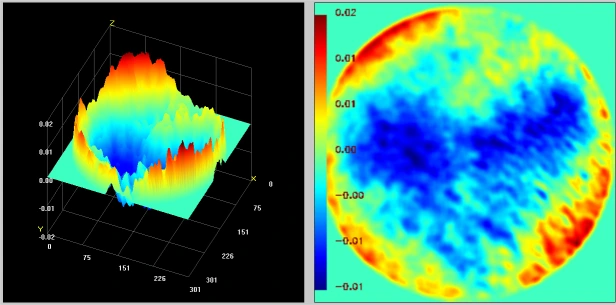

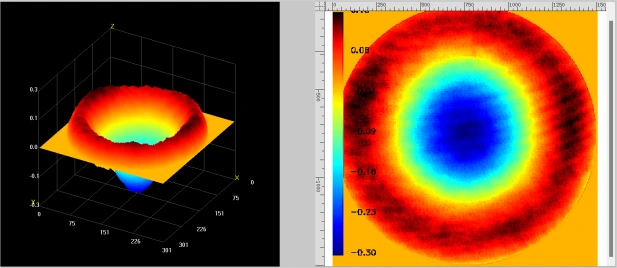

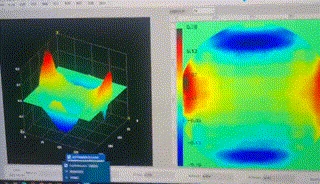

더욱 인상적으로, Bojiong 센서는 3D 측정 결과를 실시간으로 최대 10fps의 프레임 속도로 실시간으로 표시 할 수 있으며, 즉시 파면의 3 차원 지형을 나타냅니다. 이 센서는 레이저 빔 파면 감지, 적응 형 광학 시스템, 광학 시스템 교정, 광학 창 검사 및 광학 평면 및 구형 모양의 측정에 완벽하게 적합합니다. 또한 표면 거칠기와 마이크로 프로파일을 정확하게 감지하여 응용 영역을 매우 넓게 만들 수 있습니다.

Bojiong FIS4 HR-W Wavefront 검출기는 작동하기 쉽고 초고 진동 저항 및 안정성을 보유하여 사용자에게 이상적인 파면 감지 측정 솔루션을 제공합니다. 진동 분리가 필요하지 않고 나노 미터 수준 정밀 측정을 달성하여 측정 효율과 정확도를 크게 향상시킵니다. Bojiong을 선택한다는 것은 효율적이고 정확하며 안정적인 파면 측정을위한 새로운 표준을 선택하는 것을 의미합니다.

사양

특징

◆ 100% 국내 개발

◆ 단일 경로 조명 자기 간섭, 참조 미러가 필요하지 않습니다

◆ 넓은 스펙트럼 400nm ~ 1100nm 대역

◆ 2nm RMS 고 위상 해상도

◆ 강한 진동 저항, 광학 진동 분리가 필요하지 않습니다

◆ 쉽고 빠른 간섭 경로 구조

◆ 시합 된 빔과 큰 NA 수렴 빔을지지합니다

 애플리케이션

이 Bojiong FIS4 HR-W Wavefront Detector는 레이저 빔 파면 감지, 적응 형 광학, 표면 모양 측정, 광학 시스템 교정, 광학 창 검출, 광학 평면, 구형 표면 형태 측정, 표면 거칠기 감지

 세부

Bojiong FIS4 HR-W Wavefront Detector는 Zhejiang University와 Singapore의 Nanyang Technological University의 교수 팀에 의해 개발되었습니다. 센서는 레이저 빔 품질 분석, 플라즈마 유동장 감지, 고속 유동장 분포의 실시간 측정, 광학 시스템 이미지 품질 평가, 미세한 프로파일 측정 및 생물학적 세포의 정량 상 영상에 적합합니다. 산업, 과학 연구 및 국방에서 편리한 간섭계 측정을 위해 특별히 개발되었습니다. 300 × 300 (90,000) 위상 포인트의 높은 해상도, 400-1100nm의 광범위한 스펙트럼 응답 및 10 프레임의 전체 해상도 실시간 3D 결과 디스플레이의 10 프레임으로, 빔 파장 감지, 적응 광학, 광학 시스템 캘리브레이션, 광학적 표면 형태, 표면 표면, 표면적 표면 표면 형태, 광학적 표면 형태, 광학적 표면 형태, 광학적 표면 형상 및 표면 표면 형상, 광학 표면 감지를위한 이상적인 웨이브 프론트 감지 측정 도구를 제공합니다.

FIS4 HR-W는 특허받은 랜덤 코딩 된 4 파 회절 기술을 사용하여 단일 채널 측정 웨이브 프론트의 자기 간섭을 달성하며 후면 이미지 평면 위치에서 간섭이 발생합니다. 광원의 일관성에 대한 요구 사항이 낮고 위상 이동이 필요하지 않으며 일반 이미징 시스템을 사용하여 간섭계 측정을 달성 할 수 있습니다. 그것은 매우 높은 진동 저항과 매우 높은 안정성을 가지며 진동 분리없이 NM 수준 정밀도 측정을 달성 할 수 있습니다. Microlens 어레이 Hartmann 센서와 비교하여 고해상도 위상 포인트, 더 넓은 적응 형 대역 범위, 더 큰 동적 범위 및 비용 성능이 향상됩니다.
